Os acionamentos de partida de motores elétricos, podem ser de partida direta, partida estrela triângulo, partida com chave compensadora e partida com Soft Starter. Analise a figura a seguir, que ilustra uma comparação entre os valores de corrente exigidos para esses métodos de partida de motores:



Sobre o tema, analise as assertivas abaixo:
I. Gráfico 1 representa partida direta. II. Gráfico 3 representa chave compensadora. III. Gráfico 2 representa estrela triângulo. IV. Gráfico 3 representa soft starter.
Quais estão corretas?

Máquinas elétricas são dispositivos que fazem conversão eletromecânica de energia, equipamento que converte energia elétrica (relacionada com tensão e corrente) em energia mecânica (torque, rotação) é denominado motor elétrico. Os motores elétricos são classificados como síncronos ou assíncronos, de acordo com a relação entre a velocidade de rotação do rotor e o campo magnético girante do estator. Sobre o tema, analise as assertivas abaixo:

I. Máquinas síncronas são aquelas em que o rotor gira exatamente na mesma velocidade que o campo magnético girante, independentemente da carga imposta.

II. Máquinas assíncronas são aqueles em que o funcionamento depende de uma diferença entre as duas velocidades, chamada de escorregamento.

III. O motor síncrono também é conhecido como motor de indução.


IV. Nos motores síncronos, o rotor irá girar numa velocidade menor que a do campo do estator.

Quais estão corretas?

Uma escola municipal de Ensino Fundamental deseja instalar em sua edificação um Sistema de Proteção contra Descargas Atmosféricas (SPDA), pois, em estudo preliminar, se orienta a instalar sistema de acordo com a norma NBR 5419:2015. São os principais componentes que devem ser listados para atender essa demanda:

I. Captores, sinalizadores, mastro, cordoalha e cabo de cobre. II. Conectores. III. Muflas. IV. Espaçadores, eletroduto de PVC rígido ou metálico. V. Hastes de aterramento.


Quais estão corretos?

A Prefeitura Municipal de Tangará possui uma subestação transformadora abrigada com transformador trifásico de 300 KVA, tensão de operação 380/220 Volts e solicita a sua fiscalização para acompanhar a manutenção preventiva. A programação de desligamento junto à concessionária do sistema elétrico deve ser solicitada com antecedência, para que seja desligada as chaves fusíveis da rede de média tensão. São serviços que devem ser realizados na manutenção preventiva:

I. Limpeza do local, inspeção visual e revisão das conexões
II. Verificação do nível de óleo, verificação dos terminais de aterramento e termografia.
III. Reaperto das conexões, limpeza da cabine e relatório.
IV. Troca do transformador, termografia e relatório.
V. Troca da chave seccionadora, termografia e relatório.

Quais estão corretos?

São os principais tipos de motores elétricos que existem atualmente no mercado:

I. Motor de corrente alternada. II. Motor de corrente contínua. III. Motores universais.

Quais estão corretos?

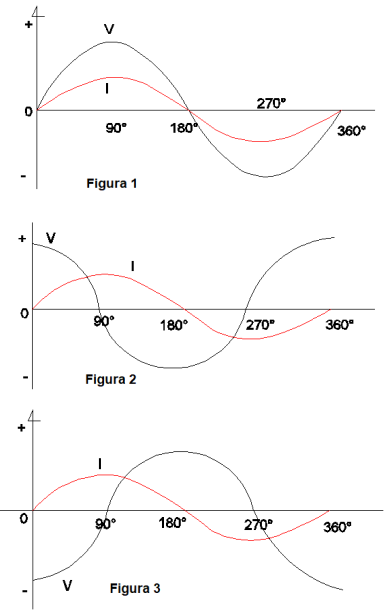

Analise os gráficos das figuras abaixo relacionados com tensão e corrente:

Sobre o tema, assinale a alternativa correta.

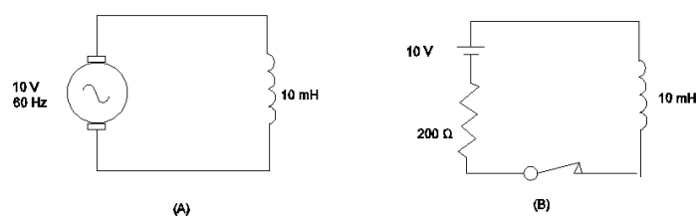

Em qual dos circuitos abaixo a corrente é maior?
Nota 1: considere dois algarismos significativos depois da vírgula (à direita). Nota 2: considere π = 3,14

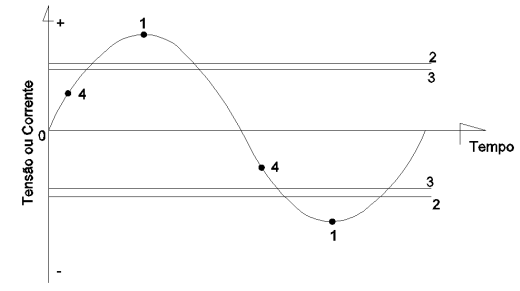

De acordo com o esboço da imagem senoidal de tensão ou corrente, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.
Valor médio = 0,637 vezes o valor de pico.
Valor eficaz = 0,707 vezes o valor de pico.

( ) 1 representa o valor de pico.

( ) 4 representa o valor instantâneo.

( ) 3 representa o valor médio.

( ) 2 representa o valor eficaz.

( ) 2 representa o valor médio.

( ) 3 representa o valor eficaz.

A ordem correta dos preenchimento dos parênteses, de cima para baixo, é:

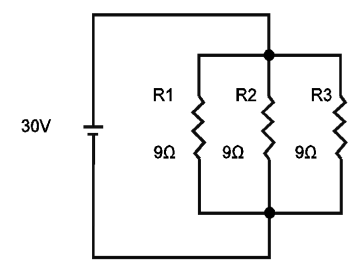

Analise a figura abaixo e assinale a alternativa que apresenta a corrente total (IT) do circuito, a corrente que circula em R2 (IR2) e a potência em R2, respectivamente. Considere dois algarismos significativos depois da vírgula (à direita).

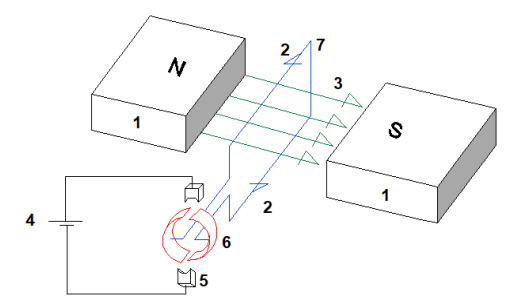

Os motores elétricos funcionam através da associação dos efeitos da eletricidade e do magnetismo. Nesse sentido, analise a figura e as assertivas a seguir:



I. Ímã permanente está representado em 1, corrente em 2 e campo elétrico em 3. II. Espira está representada em 7, fonte de CC em 4. III. Escova está representada em 6, comutador em 5. IV. Escova está representada em 5, comutador em 6. V. Ímã permanente está representado em 1, corrente em 2, campo magnético em 3.
Quais estão corretas?
