No programa AUTOCAD, o comando com qual se pode habilitar ou bloquear o espelhamento de um texto, quando do espelhamento de um desenho, é:

Em uma planta baixa desenhada no AUTOCAD, deseja-se fazer um “LAYOUT” de impressão em escala de 1/50. Se o desenho foi produzido em centímetros, determine o “ZOOM” adequado a “VIEWPORT”, para que a escala do desenho seja atingida corretamente.

Assinale a alternativa correta:

Considere as afirmativas relacionadas ao condutor neutro, segundo a NBR5410, registre V, para verdadeiras, e com F, para falsas:

( ) O condutor neutro de um circuito monofásico pode ou não ter a mesma seção do condutor fase, podendo ser reduzido para circuitos cuja bitola seja superior a 25mm².

( ) Em nenhuma hipótese, o condutor neutro necessita ser de seção maior que o condutor fase.

( ) Um circuito trifásico, presumivelmente equilibrado, pode, em determinadas condições, ter sua seção reduzida em 50% para condutores acima de 25mm².

( ) Com exceção do circuito trifásico a três condutores, os demais esquemas preveem a existência do condutor neutro.

( ) O condutor neutro pode ser compartilhado entre circuitos distintos, desde que com a mesma função.

Assinale a alternativa com a sequência correta:

Usualmente, instalações elétricas prediais ou industriais, que possuírem demanda acima de determinado nível, devem possuir proteção secundária coordenada com a proteção da concessionária supridora de energia elétrica. Dessa forma, a respeito do estudo de proteção exigido a essas instalações, analise as afirmativas abaixo e, diante de cada uma, escreva V, se for verdadeira, e F, se for falsa:

( ) Para a realização do estudo, é primordial que a concessionária de energia forneça o nível do curto circuito no ponto de entrega.

( ) A corrente de magnetização, ou corrente de INRUSH, dos transformadores precisa ser levada em consideração, para que a proteção não atue indevidamente.

( ) Para especificar a compra de um transformador de corrente (TC) de proteção, basta determinar o valor comercial mais próximo entre a corrente obtida com demanda contratada e a obtida com a potência instalada.

( ) Os sinais de tensão e corrente fornecidos para o disjuntor de proteção só podem ser obtidos de transformadores para instrumentos independentes dos TCs e TPs da medição.

( ) O ponto ANSI do transformador é o máximo valor de corrente que ele pode suportar durante um período de tempo sem ser danificado.

Assinale a alternativa com a sequência correta:

O dimensionamento econômico da bitola de um circuito elétrico é feito por um somatório de critérios. Baseando-se exclusivamente nos critérios da capacidade de condução de corrente, da proteção e da economicidade, determine o conjunto Disjuntor + Cabo, mais adequados à carga apresentada a seguir:

Potência da Carga: 25kW

Fator de Potência: 1

Tipo de Alimentação: Trifásica

Tensão de Suprimento: 380 /220V

Corrente Nominal da Carga: 37, 98A

Temperatura do Solo: 30ºC

Isolamento dos Cabos: Unipolares - PVC (1kV)

Obs.: fiação instalada em eletroduto embutido no solo.

Assinale a alternativa correta:

O diagrama abaixo apresenta um circuito com instrumentos ideais, registrando as leituras mostradas nele. De acordo com esses instrumentos, determine a potência reativa do sistema em kVAr.

Assinale a alternativa correta:

Um Engenheiro eletricista, em uma inspeção de rotina, precisa verificar se um determinado circuito elétrico, cujas características estão listadas abaixo, foi corretamente instalado e eventualmente indicar possíveis soluções aos problemas encontrados. Frente a isso, analise as afirmativas abaixo e, diante de cada uma, escreva V, se for verdadeira, e F, se for falsa:

Características do Circuito:

Potência da Carga: 125kW

Fator de Potência: 0,9

Tipo de Alimentação: Trifásica

Tensão de Suprimento: 380 /220V

Corrente Nominal da Carga: 211A

Temperatura do Ambiente: 30?C

Isolamento dos Cabos: Unipolares - EPR

Método de Instalação dos condutores: eletroduto embutido no solo

Disjuntor do Circuito: 250A

Bitola dos Cabos Utilizados: 120mm²

( ) A Instalação atende aos requisitos da NBR-5410 e pode ser mantida da maneira atual.

( ) O cabo de 120mm² está superdimensionado para o caso e poderia ser substituído por um cabo de 95mm², mantidas as demais características originais do circuito.

( ) O Disjuntor de 250A, como alternativa que garanta a proteção do cabo, pode ser substituído por um de 225A. Mantendo-se, esse caso, todas as demais características originais do circuito.

( ) Como alternativa, conforme a NBR5410, os cabos podem ser substituídos por bitola mínima de 150mm², mantendo-se, nesse caso, todas as demais características originais do circuito.

Assinale a alternativa com a sequência correta:

Quanto ao uso do Dispositivo Diferencial Residual (DR) como elemento de proteção adicional, elementar à segurança contra choques elétricos em instalações elétricas de baixa tensão, de acordo com a NBR-5410. Isso posto, analise as afirmativas abaixo e identifique as corretas:

I- É obrigatório o uso de Dispositivo Diferencial Residual nos circuitos que alimentem tomadas de corrente situadas em áreas externas à edificação.

II- Todos os Esquemas de aterramento devem contemplar o uso de DR como elemento de proteção adicional de circuitos elétricos, especialmente o IT médico, para garantir a proteção contra choques elétricos em salas cirúrgicas, por exemplo.

III- É obrigatório o uso de Dispositivo Diferencial Residual nos circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.

IV- É obrigatório o uso de Dispositivo Diferencial Residual nos circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.

V- Não é admitida a omissão do Dispositivo Diferencial Residual em circuitos de iluminação.

Assinale a resposta correta:

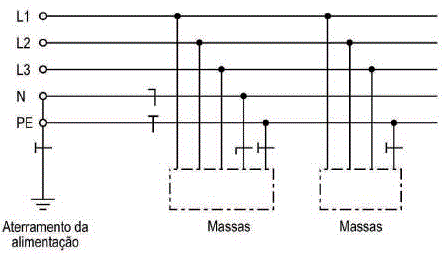

De acordo com a NBR 5410, o esquema de aterramento apresentado no diagrama abaixo corresponde a:

Em relação à aplicação da NBR-5410, analise as afirmativas abaixo e identifique a(s) correta(s):

I- A norma se aplica a circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1.000 V, em corrente alternada, com frequências inferiores a 400 Hz, ou a 1.500 V, em corrente contínua.

II- A norma se aplica a circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1.000 V e alimentados por meio de uma instalação de tensão igual ou inferior a 1.000 V, em corrente alternada.

III- A norma se aplica a circuitos elétricos alimentados sob tensão nominal igual ou inferior a 13.800 V, em corrente alternada, com frequências inferiores a 400 Hz.

IV- A norma se aplica à compatibilidade eletromagnética em linhas elétricas fixas de sinal.

Assinale a resposta correta:
