Considere um levantamento topográfico planimétrico no qual foi adotado um plano topográfico local. Sabendo que a unidade utilizada nesse levantamento foi o metro, calcule a área formada pelas coordenadas abaixo descritas, em hectares.

• Coordenada 1 (x = 230, y = 684).
• Coordenada 2 (x = 175, y = 684).
• Coordenada 3 (x = 175, y = 618).
• Coordenada 4 (x = 230, y = 618).

Em diversas atividades de engenharia, a altimetria é crucial, como em estradas, saneamento e infraestrutura urbana em geral. O topógrafo, por sua vez, deve saber determinar a cota/altitude para cada ponto ou região. Sobre isso, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) A altitude ortométrica é a distância vertical ao longo do fio de prumo de um ponto de interesse a uma superfície de referência conhecida como geoide.
( ) A altitude determinada utilizando um receptor GNSS (sem nenhum ajuste) não está relacionada ao nível médio do mar.
( ) Para converter a altitude elipsoidal, obtida através de receptores GNSS, em altitude ortométrica, é necessário utilizar o valor da altura geoidal fornecida por um modelo de ondulação geoidal.
( ) As altitudes do sistema geodésico brasileiro têm origem em dois valores particulares do nível médio do mar, denominados datum de Imbituba e datum de Santana.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

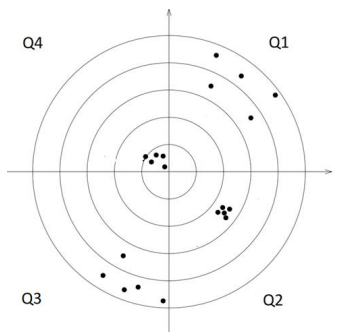

Em uma prova de tiro, quatro competidores realizaram cinco disparos cada. Atribuindo a cada competidor um quadrante (Q1, Q2, Q3 e Q4), conforme a Figura 2, analise as assertivas abaixo sobre os conceitos de acurácia e precisão e assinale V, se verdadeiras, ou F, se falsas.



Figura 2

( ) Q1 apresenta uma disposição de disparos mais acurada do que Q2.
( ) Q4 e Q2 são mais precisos quando comparados a Q3 e Q1.
( ) O conjunto de disparos mais acurado é o de Q1.
( ) O conjunto de disparos mais preciso é o de Q3.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Sobre o uso de equipamentos topográficos, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Locais de vegetação densa não atrapalham o uso de receptores GNSS, tendo em vista que seu sinal apresenta qualidade constante, independentemente de interferências.
( ) Ao considerar um levantamento em um dia com neblina, o uso de estação total é o mais indicado.
( ) Para a realização de topografia subterrânea, a estação total é o equipamento mais adequado, tendo em vista que o receptor GNSS não apresentaria soluções em função da falta de sinal e da cobertura.
( ) Considerando um campo aberto em um dia de céu limpo, tanto o uso do receptor GNSS quanto da estação total são possíveis.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

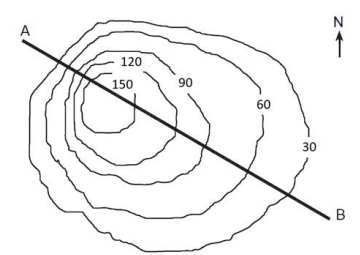

Considerando o desenho da Figura 1, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.



Figura 1


( ) A cota que representa o ponto A é igual a 120 metros, enquanto a cota que representa o ponto B é igual a 30 metros.
( ) Considerando o sentido de A para B, a cota referente à 3ª linha é igual a 120 metros.
( ) O desnível entre a 1ª e a 5ª linha é igual a 90 metros.
( ) As isoípsas são linhas altimétricas.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considerando um lote formado pelos vértices A, B, C e D, conforme Tabela abaixo, determine a posição central da testada do lote formada pelos vértices A e C.

Considerando que o azimute de um alinhamento é 343° 15’ 25”, qual é o rumo correspondente?

Entre os métodos de levantamento planimétrico, a poligonação é um dos métodos mais aplicados na determinação de coordenadas. Analise as assertivas abaixo sobre poligonais:

I. A NBR 13133 (1994) classifica as poligonais em principal, secundária e terciária.
II. Uma poligonal fechada parte de um ponto de coordenadas conhecidas e retorna ao mesmo ponto.
III. Uma poligonal enquadrada parte de dois pontos de coordenadas conhecidas e acaba em outros dois com coordenadas conhecidas.

Quais estão corretas?

Um topógrafo está com um nível entre dois pontos (A e B), e a altura do instrumento é igual a 1,60 m. Ele realizou a leitura de uma mira que se encontra no ponto A, e essa leitura apresentou o valor de 2,60 m. Depois, visou o ponto B e realizou leitura na mira do valor de 0,70 m. Sabendo que o equipamento está na cota 34,30 m, quais as cotas dos pontos A e B, respectivamente?

Elaborando a medição de uma cerca em uma carta, chegou-se ao valor de 7 cm e necessita-se saber o valor real dessa cerca no terreno. Considere que a carta tem escala 1/5.000. Qual o valor da cerca no terreno?
