Considere um transformador elementar monofásico que tenha a função de reduzir a tensão de entrada e que possua a bobina primária com 5.000 espiras e a bobina do enrolamento secundário com 500 espiras.
Qual será a tensão no enrolamento secundário caso for ligado ao enrolamento primário deste transformador a tensão de 227 V?

Para uma instalação industrial podem ser apresentadas as seguintes causas que resultam em um baixo fator de potência, exceto:

As subestações elétricas são fundamentais para o sistema de distribuição de energia, realizando a alteração dos parâmetros elétricos conforme a demanda. Nesse contexto, interprete algumas afirmações relevantes sobre essas instalações:

I - Na fase de transmissão as subestações são chamadas de Estações Transformadoras de Transmissão (ETT) e, normalmente, atuam com tensão em corrente alternada nos níveis de 69 kV a 750 kV.

II - No setor de distribuição as subestações são chamadas de Estações Transformadoras de Distribuição (ETD), as quais rebaixam o valor da tensão distribuindo-a pelos postes existentes nas ruas. Os valores de tensão de saída da ETD são definidos pela distribuidora local e normalmente são: 3,8 kV a 34,5 kV.

III - As Estações Transformadoras de Consumidor (ETC) são conectadas em tensão secundária de distribuição superior a 69 kV, nas situações em que a carga instalada na unidade consumidora for superior a 75 kW e sua demanda contratada atingir o limite máximo de 2.500 kW.

IV - A tensão primária de distribuição de 69 kV ou superior não deve ser utilizada no fornecimento de energia elétrica em que a unidade consumidora possui uma demanda contratada de valor superior a 2.500 kW.


É correto o que se afirma em:

Um equipamento custa R$ 20.000 e deve ser depreciado em 5 anos, quando deverá ter o valor residual R$ 2.000. Sendo assim, a taxa de depreciação no terceiro ano será de_____ e com valor contábil de______ ?

Marque a opção que preenche corretamente as lacunas da pergunta anterior:

A saturação do núcleo dos transformadores não está diretamente relacionada à geração de:
I - harmônicos II - transitórios III - corrente não senoidal IV – sobretensão
É correto o que se afirma em:

De acordo com a ABNT NBR 5410:2004, a Tabela 33 define os tipos de linhas elétricas em comum acordo com os métodos de instalação e referência.
A Figura apresentada a seguir é um esquema ilustrativo cuja descrição é a seguinte:

Qual é o espectro eletromagnético de luz visível?

A velocidade angular (ωR) do campo magnético girante está vinculada à frequência (f) do sinal que é imposto ao enrolamento de armadura, ao número de polos (p) desse enrolamento e ao escorregamento (S) do rotor em relação ao campo girante, como mostra a equação:

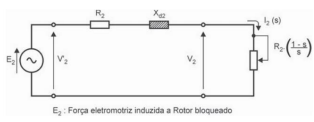

Observe a Figura referente a um circuito elétrico equivalente do rotor de uma máquina de indução polifásica, no modelo por fase.



Agora interprete as seguintes afirmações:
I - A impedância de dispersão de secundário ou do rotor da máquina é uma função do  escorregamento.
II - Quando a máquina está a rotor bloqueado, o  escorregamento é unitário e a frequência da corrente induzida no enrolamento do rotor é menor que a frequência da corrente que circula no enrolamento de armadura do estator.
III - A frequência da corrente do rotor é inversamente proporcional ao número de polos do enrolamento depositado no rotor ou no estator da máquina.
IV - Quando a máquina está a rotor sincronizado (por meio externo), o valor da reatância do enrolamento de rotor é nulo.

É correto o que se afirma em:

Com relação a ruído elétrico, surto e transiente, avalie as afirmações seguintes e marque (V) para verdadeiro e (F) para falso:

( ) O ruído elétrico é um sinal de baixa amplitude, geralmente sem frequência determinada e que se soma à forma de onda origina.

( ) Um tipo de distúrbio em particular, denominado de flicker, apresenta o efeito comum de tremular da intensidade da luz, principalmente a fluorescente.

( ) O transiente é um pulso de alta amplitude. É comum um transiente ultrapassar quatro ou cinco vezes o valor da tensão de pico de uma forma de onda, porém não representa nenhum risco ao sistema.

( ) Apenas uma descarga atmosférica é capaz de gerar um transiente.

( ) O spike é uma abrupta elevação da tensão que pode atingir várias vezes o valor de pico da rede, seguido por queda lenta.
