Apesar de ter um território vasto com ótimo potencial de geração de energia elétrica utilizando o vento, o Brasil ainda produz pouca energia a partir desta fonte. Atualmente, o Brasil produz cerca de 1.200 megawatts, correspondendo a apenas 0,6% de participação no sistema elétrico nacional. São apenas 46 parques eólicos (usinas eólicas) em todo território nacional (dados de 2012). O governo federal contratou 140 novos empreendimentos que deverão estar em operação até o final de 2013. Com estes novos parques eólicos, passaremos a produzir cerca de 5 mil megawatts, passando para 4,2% de participação no sistema elétrico nacional. Um local avaliado para uma estação eólica tem ventos estáveis de velocidades 9,0 m/s. Encontre a energia do vento (a) por unidade de massa, (b) para uma massa de 10 kg de ar, (c) o potencial em energia elétrica e (d) qual será o percentual de ganho em energia elétrica se a velocidade do vento passar de 9,0 para 10 m/s. Considere a energia cinética capturada por uma turbina eólica e assinale a alternativa correta.

Com relação às turbobombas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) São caracterizadas por possuírem um órgão rotatório dotado de pás chamado rotor, que exerce sobre o líquido forças que resultam da aceleração que lhe imprime.

( ) A finalidade do rotor, também chamado recuperador, é comunicar à massa líquida aceleração, para que adquira energia potencial.

( ) No difusor é feita a transformação da maior parte da elevada energia cinética com o líquido que sai do rotor, em energia de pressão.

( ) Nas bombas hélico-centrífugas, o líquido penetra no rotor axialmente, saindo segundo um plano perpendicular ao eixo.

( ) Nas bombas propulsoras, as trajetórias das partículas líquidas, pela configuração que assumem as pás do rotor e as pás guias, começam paralelamente ao eixo e transformam em hélices cilíndricas. São projetadas segundo a teoria da sustentação.

Considere uma área comercial de 400m2 com 12 zonas de ventilação de nível 3, cujas vazões estão de acordo com a NBR 6401 - Sistemas centrais e unitários de ar condicionado, conforme tabelas que seguem em um sistema simplificado.

Se a vazão eficaz de ar exterior V_ef (l/s) é considerada como V_ef = P_z*F_p + A_z*F_a, onde : P_z é o número máximo de pessoas na zona de ventilação e Az é a área útil ocupada pelas pessoas (m²);

Se a vazão eficaz corrigida pela eficiência da distribuição de ar na zona é calculada por Vz = Vef / Ez , onde: Vz é a vazão de ar exterior a ser suprida na zona de ventilação e Ez é a eficiência da distribuição de ar na zona e, neste caso, igual a 1,2;

Se um sistema supre uma mistura de ar exterior e ar recirculado a mais de uma zona de ventilação, a Norma estipula um método simplificado para o cálculo da vazão total de ar exterior Vs = [ D*Σ(Pz*Fp) + Σ(Az*Fa) ] / Ev , onde: D é o fator de diversidade de ocupação (que corrige somente a fração do ar exterior relacionada às pessoas), definido como D = Ps / Σ Pz , sendo Ps o total de pessoas simultaneamente presentes nos locais servidos pelo sistema, sendo neste caso 50% da capacidade total em 100 m2, Σ Pz a soma das pessoas previstas em cada zona (6 pessoas por zona), Ev é a eficiência do sistema de ventilação em suprir a vazão eficaz de ar exterior requerida em cada zona de ventilação. Considere a área comercial como sendo um supermercado popular.

Assinale a alternativa correta com relação a Vef , Vz e Vs .

Um corpo de massa 12kg é abandonado sobre um plano inclinado formando 30° com a horizontal. O coeficiente de atrito dinâmico entre o bloco e o plano é 0,2. Assinale a alternativa correta do valor da aceleração do bloco. O valor real de g (aceleração da gravidade) deve ser utilizado e a resposta deve ser dada com duas casas decimais aproximadas pelo método científico.

Com relação à função BETA.ACUM.INV (probabilidade; alfa; beta; A; B) da planilha do Excel 2007, assinale a alternativa correta.

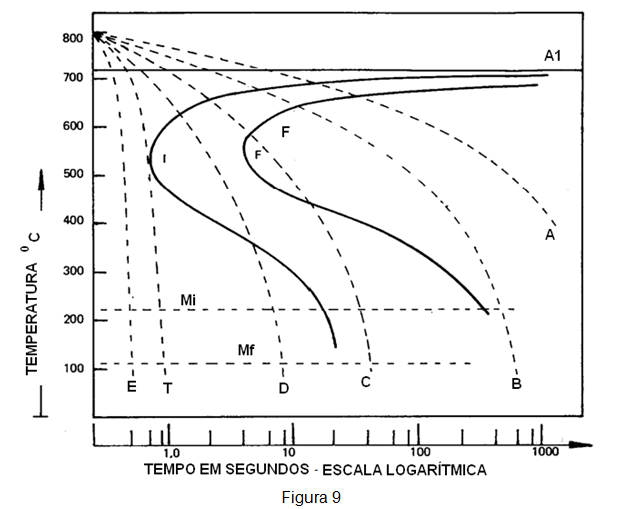

Na Figura 9, tem-se um diagrama para um aço carbono eutetoide com aproximadamente 0,77% de carbono. A linha A1 é a temperatura de austenitização. A linha tracejada Mi é a temperatura de início de formação de martensita, e Mf a de fim. Considerando a figura 9, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Acima da linha A1, toda a estrutura é austenítica.

( ) As duas linhas curvas mostram a faixa onde há transformação de fase, formando ferrita.

( ) A linha B representa um resfriamento mais rápido que a linha A, resultando numa dureza maior.

( ) Na linha D o resultado é um material com 3 fases: ferrita, perlita e martensita.

( ) A linha tracejada A representa um resfriamento lento, onde o material resfria desde os 800ºC, passa completamente pela região de transição antes de atingir a temperatura ambiente transformando perlita em ferrita e austenita.

Informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Na soldagem, os fumos originados na região do arco elétrico consistem de partículas sólidas e gases.

( ) Os gases e as partículas sólidas são gerados a partir do metal de base, eletrodo, diferentes fluxos e gases de proteção.

( ) Os óxidos metálicos consistem de ultrafinas partículas maiores que 0,01 μm e, normalmente, são o que se considera de “fumos de soldagem”.

( ) Os fumos podem ser classificados em asfixiantes ou tóxicos, estes últimos relacionados com os gases de proteção devido ao deslocamento de oxigênio do ar circundante.

( ) Como gases que podem causar asfixia, destacam-se o argônio (Ar), hélio (He) e nitrogênio (N₂).

Ao tomar um disco singelo girando em torno de um eixo vertical de peso desprezível e admitindo que o disco seja totalmente rígido e que os mancais e suportes sejam infinitamente rígidos fazendo com que o sistema não perca energia, adote a condição de repouso do disco. A distância entre o centro geométrico e o centro de gravidade do disco é d e em seu plano radial existirá um ponto A de equilíbrio que passa pelo centro de gravidade e intercepta o eixo de rotação na posição de repouso estático. Se o disco começar a girar, surgirá uma força centrífuga que age no centro de gravidade, fazendo tender a dirigir-se para fora e tal força é equilibrada pela rigidez do eixo. Em qualquer velocidade de rotação, deve haver equilíbrio entre as forças centrífugas e de elasticidade do eixo. Assinale a alternativa correta do equilíbrio, sendo x a deflexão dinâmica do eixo.

Assinale a alternativa INCORRETA. De acordo com a NR- 12, os dispositivos de partida, acionamento e parada das máquinas devem ser projetados, selecionados e instalados de modo que

Assinale a alternativa correta de acordo com a NR- 13 – Caldeiras, Vasos de Pressão e Tubulações.
