Em comunicações ópticas, para a determinação da potência óptica em determinada conexão do sistema, utiliza-se freqüentemente o equipamento denominado OTDR (optical time domain reflectometer).

Atualmente, nos sistemas de televisão por assinatura via fibra óptica no Brasil, é utilizada a tecnologia DWDM (dense wavelength division multiplexing), em que cada canal de TV modula um comprimento de onda diferente, na janela de e todos os comprimentos de onda são enviados por

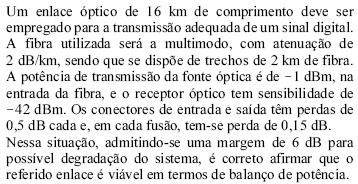

Considere a seguinte situação hipotética.

A dispersão material caracteriza o material usado na fabricação da fibra óptica, quanto à velocidade de propagação da onda transmitida em função do comprimento de onda. A unidade de dispersão material é ps·nm!1·km!1, que tem o seguinte significado: em um comprimento de fibra de 1 km e para uma largura espectral da fonte de 1 nm, ocorre uma variação de velocidade tal que, nesse comprimento, se verifica determinado atraso expresso em ps.

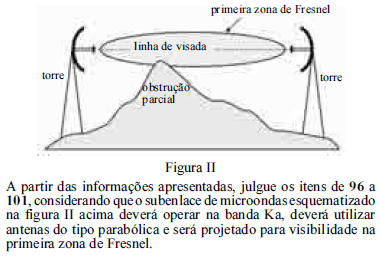

A distância entre as torres do radioenlace ilustrado na figura II influencia na determinação da altura das antenas, com relação ao solo.

O percentual de obstrução da primeira zona de Fresnel mostrada na figura II depende do diâmetro das antenas utilizadas no projeto e, por conseqüência, do ganho dessas antenas.

Considere-se que o subenlace referido tenha sido projetado de acordo com as informações apresentas e tenha sido instalado. Nesse caso, se o sistema passasse a operar em banda C, em vez de operar na banda Ka como esperado, haveria incremento da obstrução da primeira zona de Fresnel mostrada na figura II, o que, normalmente, acarretaria maior perda por difração.

Uma obstrução parcial da primeira zona de Fresnel, como mostrado na figura II, não causa, necessariamente, perdas de potência por difração, em relação à potência que seria obtida no receptor no caso de o enlace estar implantado em condições de espaço livre.

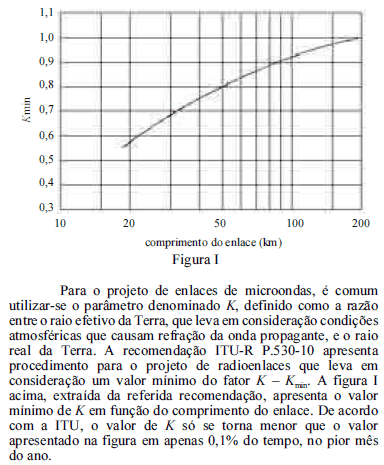

Das informações apresentadas, é correto inferir que, ao se utilizar o valor mínimo de K proposto pela ITU na figura I para o projeto do radioenlace ilustrado na figura II, espera-se que, em apenas 0,1% do tempo, no pior mês do ano, haverá problemas de disponibilidade do enlace devido a superrefração.
