Observe um código m-file do software Matlab.

clear all

clc

format long

T=0.01;

x1=[0];

x2=[1];

y=[0];

u=[0];

tempo=[0];

for k=2:1:500

u(k)=1;

x1(k)=x1(k-1)+T*x2(k-1);

x2(k)=(-6*T)*x1(k-1)+(-5*T+1)*x2(k-1)+T*u(k-1);

y(k)=x1(k);

tempo(k)=(k-1)*T;

end

plot(tempo,y,'r')

hold on

plot(tempo,x1,'b')

plot(tempo,x2,'o')

O valor do terceiro elemento de y é:

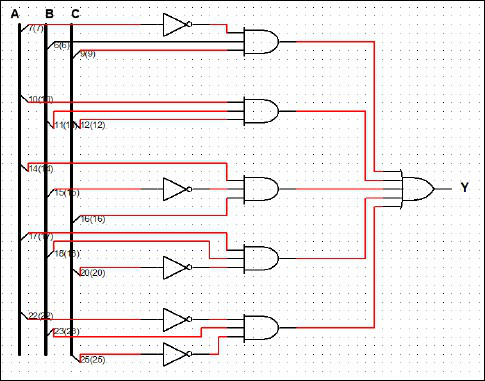

Uma expressão simplificada do circuito lógico apresentado é:

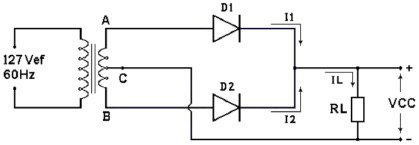

Considere os diodos de silício no circuito apresentado e o transformador com secundário de 12 + 12 de tensão eficaz.

O valor aproximado da tensão CC sobre a carga e a forma de onda para um ciclo da senoide de entrada do trafo são:

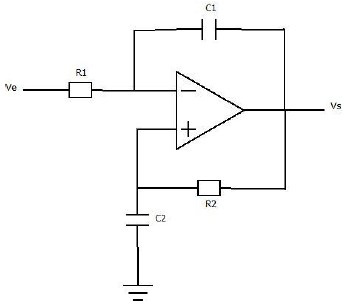

A equação no domínio da frequência que expressa a relação Vs(s) / Ve(s) é:

A condição para que uma onda seja eletromagnética plana uniforme é:

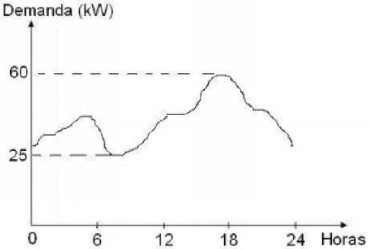

Durante um determinado período observou-se a potência ativa consumida de uma indústria, chegando-se ao gráfico a seguir, após várias médias diárias:

Sabendo que a potência ativa instalada desta indústria é de 200 kW, o fator de demanda é de:

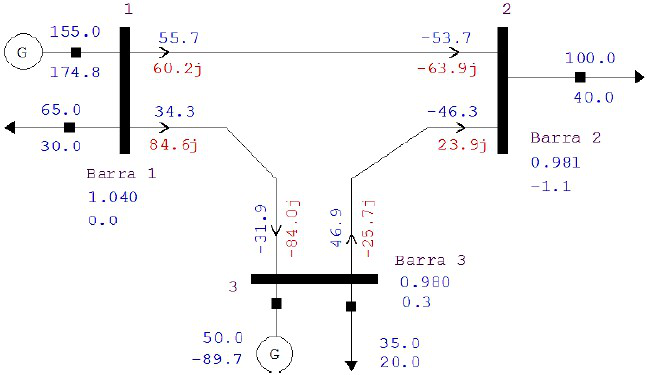

Sobre o software Anarede do Cepel e, ainda, considerando a imagem a seguir (suponha que a imagem apresenta a configuração após “rodar” o fluxo de potência), marque V para as afirmativas verdadeiras e F para as falsas.

( ) A barra 1 é denominada de referência ou Swing.

( ) Em uma barra do tipo PV não se pode ter cargas de potência ativa e reativa acopladas.

( ) A barra 1 recebe todo o fluxo de potência originado nas barras 2 e 3.

( ) A barra 2 é do tipo PQ.

( ) O Anarede executou o fluxo de potência default pelo método desacoplado rápido; isso é visível pelos valores de fluxos imprecisos encontrados nas linhas de transmissão.

A sequência está correta em

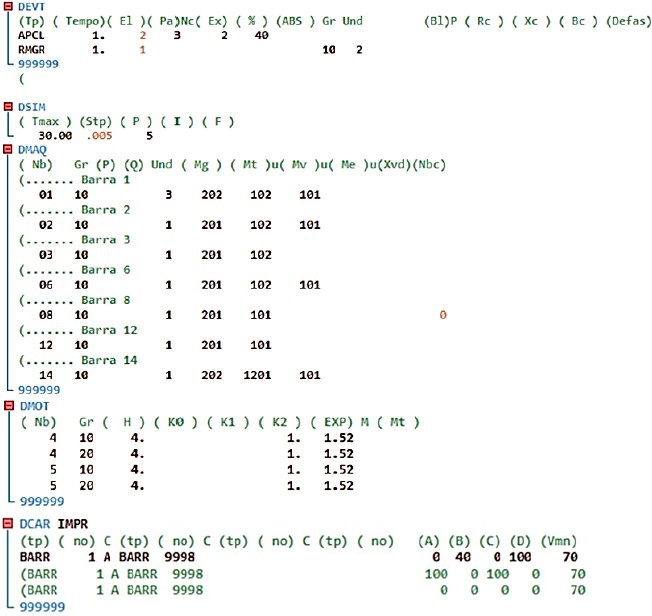

Considerando os trechos de código do software Anatem, relacione adequadamente as colunas a seguir.

1. DCAR

2. DMOT

3. DMAC

4. DSIM

5. DEVT

6. APCL

7. RMGR

8. 202

9. 102

10. 101

( ) Modelo de regulador de tensão predefinido.

( ) Aplicação de curto-circuito CA.

( ) Comando para declaração de eventos com sistema de potência.

( ) Modelo de gerador com polos salientes.

( ) Remoção de gerador na simulação.

( ) Modelo de regulador de velocidade predefinido.

( ) Dados de simulação.

( ) Dados para cargas funcionais.

( ) Declaração de motores de indução.

( ) Associação de máquinas ao controle.

A sequência está correta em

Quando for estritamente necessária a instalação de transformadores não inflamáveis, pode-se utilizar o seguinte isolante, segundo as normas brasileiras:

São efeitos das correntes harmônicas sobre motores de indução, causadas por inversores de frequência, EXCETO:
