A internet é uma combinação complexa de diferentes tipos de serviços empregando diversos tipos de protocolos. A divisão desses serviços em variadas camadas fornece estrutura a essa rede complexa. Tais camadas são divididas de tal forma que cada uma utiliza a saída da camada logo abaixo dela, executa as funções alocadas e prepara a entrada para a próxima camada, ou vice-versa. Essa arquitetura em camadas é chamada de Pilha de Protocolos da Internet (TCP/IP). Sobre a pilha de protocolos TCP/IP, analise as afirmativas a seguir.

I. Um protocolo TCP é um protocolo orientado à conexão e simplex.

II. Uma rede de classe C, com endereço de rede 200.217.123.0 e máscara de sub-rede 255.255.255.0, pode endereçar, no máximo, 256 hosts.

III. O número máximo de portas possíveis para uma conexão TCP é 65.536.

IV. O protocolo ICMP é utilizado para detectar problemas na rede e reportar condições de erro.

Está correto o que se afirma apenas em

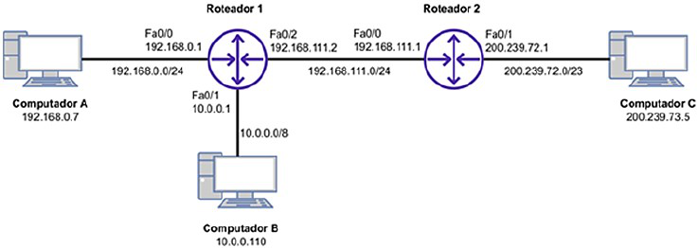

Para projetar uma rede TCP/IP, a fim de conectar alguns computadores que executam serviços críticos, com todo o roteamento feito por rotas estáticas, foi modelado um projeto de redes, conforme o diagrama, cujos endereços de rede entre os roteadores e computadores estão representados pela notação CIDR:

Ao implementar a solução apresentada no diagrama, um problema foi detectado: o computador A não consegue enviar pacotes de rede para o computador C. Ao analisar a tabela de roteamento do Roteador 1, verificou-se que falta configurar uma rota estática, que deve conter os seguintes endereços: rede de destino (DESTINATION_NETWORK); máscara de sub-rede da rede destino (SUBNET_MASK); e, endereço IP do próximo roteador no caminho (NEXT_HOP_IP_ADDRESS). Os endereços corretos a serem configurados no DESTINATION_NETWORK; SUBNET_MASK; e, NEXT_HOP_IP_ADDRESS são, respectivamente:

Considere uma rede que possui 4 hubs cascateados; os usuários reclamam de lentidão no acesso à rede. Na verificação, são descartados problemas de configuração de software. Para solucionar o problema, é correto:

Em 21 de janeiro de 2022, completaram-se 161 anos de nascimento da primeira pessoa a transmitir a voz humana por ondas de rádio, constituindo os primórdios da modulação AM na comunicação sem fio: Roberto Landell de Moura, sarcedote e cientista brasileiro nascido na cidade de Porto Alegre/RS. Infelizmente, na época, ele foi ignorado pelas autoridades e ridicularizado pelos fiéis, falecendo por tuberculose, em 1928, no mais completo esquecimento. Duas décadas após sua primeira transmissão pública, que foi devidamente documentada pela imprensa, a radiodifusão por modulação AM (depois por FM) se tornaria o primeiro meio eletrônico de comunicação em massa. Sobre as modulações AM e FM, assinale a afirmativa correta.

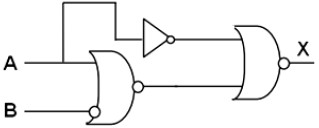

O princípio da equivalência na álgebra booleana indica que é possível determinar expressões booleanas que geram o mesmo resultado. Assim, elas podem ser usadas indistintamente. Dado que toda expressão booleana tem um circuito associado que a implementa a nível de hardware, tal situação permite escolher, dentre os circuitos equivalentes, aquele que melhor se adequa às necessidades ou restrições na fase de implementação. Por exemplo, costumeiramente, busca-se qual o circuito equivalente é o menor, pois, ao implementá-lo, o número de componentes, conexões, falhas e até o custo total será reduzido.

O circuito combinatório, ao ser minimizado, pode ser substituído pelo seguinte circuito equivalente:

Relógios a quartzo exploram de forma eficiente o efeito piezoelétrico que certos cristais apresentam para gerar uma contagem do tempo bastante precisa. Ao se aplicar tensão sobre ele, o cristal de quartzo vibra em resposta, segundo sua frequência de ressonância natural. Essa vibração é muito alta para servir como base de contagem do tempo (usa-se o segundo como padrão). No entanto, ao aplicar tal sinal num conjunto de flip-flops cascateados, é possível gerar pulsos a cada um segundo, explorando o conceito de divisão de frequência de circuitos sequenciais assíncronos. Considere um relógio a quartzo, no qual o cristal oscilador gera uma frequência de 2048 Hz. Quantos flip-flops são necessários para que, na saída do último, um sinal seja gerado com frequência de 1 Hz (1 ciclo/seg)?

Os flip-flops A e B formam um circuito sequencial síncrono de contagem, em que o estado do flip-flop A é o bit mais significativo (MSB), enquanto o estado do flip-flop B é o bit menos significativo (LSB).

Considerando que, inicialmente, a contagem está em 10 (ou seja, A = 1 e B = 0), qual será o novo valor da contagem após a subida do clock?

Em tecnologias de acesso como Cable Modem, os sinais de dados e vídeo trafegam em um mesmo cabo coaxial. Para separar esses sinais, primeiramente ele é dividido em duas partes iguais através de um dispositivo divisor de potência. Cada parte é encaminhada em seu próprio cabo coaxial, uma para o roteador sem fio e outra para o modem da TV a cabo. Sendo esses últimos que, finalmente, filtram o sinal de interesse. A imagem mostra um esquema simples de divisor de potência de 3 dB baseado em linhas de transmissão do tipo microstrip. O dispositivo é composto de três estágios: o primeiro estágio é a entrada do dispositivo, correspondendo a uma linha de transmissão de 50 Ω; o terceiro estágio são as saídas do dispositivo, correspondendo a duas linhas de transmissão em paralelo, também de 50 Ω cada. Observe que o terceiro estágio apresenta uma impedância equivalente de 25 Ω (50 Ω // 50 Ω = 25 Ω); portanto, está descasado com o primeiro estágio, cuja impedância é de 50 Ω. Para que não haja reflexão de sinais na frequência de operação, o segundo estágio foi projetado para funcionar como um transformador de impedância de 1/4 de comprimento de onda:

(Considere que !$ 1/\sqrt{2} = 0,7 !$.)

As impedâncias características das linhas de transmissão do segundo estágio são:

Em um projeto de radioenlace ponto a ponto na frequência de 5 GHz, cujo transmissor e receptor distam um do outro 1 km, a potência mínima necessária a ser captada pela antena receptora de modo que a comunicação ocorra sem falhas apreciáveis é de –54 dBm (já considerando uma margem adequada). Considere também que:

• deve-se usar o mesmo modelo/parâmetro de antena no transmissor e no receptor;
• dadas as características da região e as alturas escolhidas para as antenas no projeto, o modelo do espaço livre é o mais adequado para se estimar as perdas de propagação;
• as perdas entre o rádio e sua respectiva antena é de menos de 1 dB;
• a legislação vigente limita a potência EIRP (Equivalent Isotropic Irradiated Power – Potência Equivalente Isotropicamente Irradiada) do sinal transmitido a, no máximo, 30 dBm, devendo ser obedecida; e,
• log10 (5) !$ \cong !$ 0,7.

Diante do exposto, assinale a alternativa mais adequada para as antenas a serem utilizadas no projeto e para configurar a potência do rádio transmissor: “antenas do tipo com de ganho e potência do transmissor de .”.

Uma empresa necessita conectar a sua matriz a duas filiais A e B. O engenheiro de telecomunicações responsável concluiu que a forma mais adequada é através de dois radioenlaces ponto a ponto, operando em frequência não licenciada, conectando cada filial diretamente à matriz. Considere, ainda, que para os requisitos do projeto (taxa de dados, modulação, codificação etc.), os rádios receptores que serão utilizados apresentam uma sensibilidade de –74 dBm, sendo também necessário garantir uma SINR (Signal-to-Interference plus Noise Ratio – relação sinal-interferência mais ruído) de, pelo menos, 25 dB. Considere, também, que, após uma varredura no espectro de frequência nas duas regiões onde se encontram as filiais, constatou-se que, nos canais de operação escolhidos, o nível máximo de “interferência mais ruído” obtido foi de –95 dBm na filial A e de –105 dBm na filial B. De acordo com tais informações e desprezando as perdas entre antena e rádio, as potências mínimas necessárias que devem ser captadas pelas antenas receptoras (considere uma margem de 20 dB), para que a comunicação na direção matriz-filiais seja sem falhas apreciáveis são de, aproximadamente:
