A escala se trata da relação dimensional entre a representação de um objeto no desenho e suas dimensões reais. Considere um projeto plotado, no qual falta a escala. Nesse projeto, os desenhos e as medidas reais se encontravam perfeitamente legíveis; a representação gráfica é igual a 4 cm, sendo sua cota de 5 m. De acordo com as medidas obtidas, a escala empregada no projeto; porém, não indicada, era de:

Fiscalização é a atividade que deve ser realizada de modo sistemático pelo contratante e seus prepostos, com a finalidade de verificar o cumprimento das disposições contratuais, técnicas e administrativas em todos os seus aspectos. A execução dos serviços e obras de construção, reforma ou ampliação deve atender às seguintes normas e práticas complementares: códigos, leis, decretos, portarias e normas federais, estaduais e municipais, inclusive normas de concessionárias de serviços públicos; instruções e resoluções dos órgãos do sistema Confea/CREA/CAU; e, normas técnicas da ABNT e do Instituto Nacional de Metrologia, Normalização e Qualidade Industrial (Inmetro). Sobre execução e fiscalização de obras, assinale a afirmativa correta.

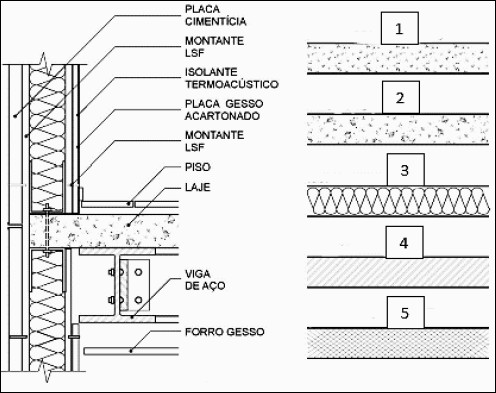

A imagem representa materiais e hachuras utilizados, segundo a NBR 6.492/2021 – Documentação técnica para projetos arquitetônicos e urbanísticos: requisitos. Observe:

(ABNT NBR 6.492/2021, p. 38. Adaptado.)

As hachuras correspondem aos respectivos materiais mais utilizados:

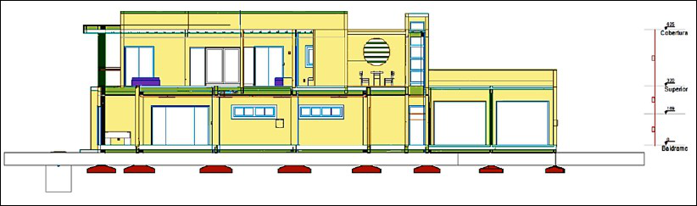

A imagem evidencia um corte com a estrutura junto à arquitetura e às instalações prediais:

(Corte vertical planificado. Disponível em: https://next.altoqi.com.br/destaque/corte-vertical-planificado/.)

A partir deste recurso, além de definir cores diferentes para cada elemento (através da criação de níveis), pode-se escolher, também, quais são os modelos IFC que serão incluídos no corte, permitindo a personalização do desenho. Como nos demais recursos de visualização 3D, a partir do IFC importado para os programas, o corte vertical planificado proporciona maior precisão e realismo, facilitando a visualização de interferências entre projetos e a tomada de decisão sobre as colisões identificadas, atendendo o objetivo de obter menos retrabalhos e custos adicionais na obra. Considerando o exposto, o corte planificado é característica das ferramentas BIM implementadas no:

Uma etapa importante na construção civil, seja na execução dos serviços de obras de construção, reforma ou ampliação de uma edificação, ou conjunto de edificações, é a fiscalização de todo o processo. Em relação aos serviços iniciais, compostos por demolições, locação da obra e terraplenagem, assinale a afirmativa INCORRETA.

Na elaboração do orçamento detalhado de uma obra, é necessário conhecer os serviços para a exata execução da obra, que constam dos projetos, memoriais descritivos e especificações técnicas; levantamento preciso dos quantitativos desses serviços; cálculo do custo unitário dos serviços; cálculo do custo direto da obra; estimativa das despesas indiretas e a remuneração da construtora. Considerando um processo licitatório, analise as afirmativas a seguir.

I. O custo direto total da obra é obtido pelo somatório do produto ‘quantitativo x custo unitário’ de cada um dos serviços necessários para a execução do empreendimento.

II. O demonstrativo da composição analítica da taxa de benefício e despesas indiretas utilizada no preço final estimado no orçamento-base da licitação é um cálculo obrigatório que compõe o valor final do orçamento; porém, não necessita constar da documentação do processo licitatório.

III. Devem também constar da documentação do procedimento licitatório as composições de custo unitário dos serviços utilizadas no cálculo do custo direto da obra, as ARTs ou RRTs dos profissionais responsáveis pela elaboração do orçamento base da licitação.

IV. As especificações técnicas são representadas por um documento que caracteriza materiais, equipamentos e serviços a serem utilizados na obra, visando o desempenho técnico determinado. Essas especificações técnicas reproduzem catálogos de determinado fornecedor ou fabricante, de modo a não permitir diferentes alternativas de fornecimento, o que poderia alterar a qualidade da obra.

Está correto o que se afirma apenas em

A NBR 6.492/2021 trata da documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos. Em relação aos requisitos desta norma, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As cotas devem ser indicadas utilizando-se o sistema métrico de medidas. Em um único desenho, segundo esta versão da norma, pode-se utilizar diferentes unidades de medida.

( ) Pode-se utilizar a marcação de coordenadas para indicar modulação espacial. Utiliza-se numeração (1, 2, 3 etc.) nos eixos longitudinais e alfabeto (A, B, C etc.) nos eixos transversais.

( ) As larguras das linhas devem ser escolhidas de acordo com o tipo, o tamanho, a escala do desenho e os métodos de reprodução. Em cada grupo de linha, as larguras das linhas: extralarga, larga e estreita devem seguir a proporção 1, ½ e ¼.

( ) Segundo a norma, são estabelecidas duas categorias de documentos técnicos: documentos gráficos: croquis, plantas, cortes, elevações, fachadas, detalhes, perspectivas, fotos e imagens, esquemas diagramas e histogramas; e, documentos escritos: conteúdo apresentado de forma textual e/ou numérica.

( ) Esta versão da norma inclui a opção da inclusão de desenhos tridimensionais como perspectivas (de interiores ou exteriores, parciais ou gerais) e maquetes construídas em escalas ou eletrônicas (interior ou exterior), no projeto executivo arquitetônico e no projeto executivo urbanístico.

A sequência está correta em

O programa QiBuilder permite importar arquivos dos programas Eberick; Hydros; e, Lumine; porém, após importar o arquivo, algumas configurações devem ser redefinidas antes de efetuar um novo dimensionamento do projeto. Considerando os programas e suas correspondentes extensões, relacione adequadamente as colunas a seguir.

1. Eberick.

2. Hydros.

3. Lumine.

( ) *.pre-cad

( ) *.prj-cad

( ) *.prh-cad

A sequência está correta em

Considerando duas das diversas ferramentas BIM disponíveis no mercado, demonstrando seus propósitos e funcionalidades, “o promove o desenvolvimento de projetos arquitetônicos, estruturais e de instalações prediais. Entre suas principais vantagens estão a apresentação realística de projetos em 3D; a facilidade de captação de cortes e fachadas; e, a praticidade na documentação dos trabalhos. O software ainda opera nas dimensões 5D e 6D, permitindo o levantamento de quantitativos para orçamentação e realização de análises de eficiência energética. O é um software voltado para projetos de infraestrutura como estradas; sistemas de drenagem; redes de tubulação forçada; e, terraplenagem. As ferramentas de projeto apresentadas pelo programa garantem a praticidade e o dinamismo na obtenção de perfis topográficos, na elaboração de alinhamentos horizontais e verticais e na representação de seções transversais”. Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

O Building Information Modeling (BIM) é considerado uma filosofia de trabalho que promove a integração entre as áreas de arquitetura, engenharia e construção ao longo de todo o ciclo de vida de um projeto. Para que um software seja pertencente ao BIM, são necessárias quatro características: a modelagem paramétrica; o levantamento de insumos; a interoperabilidade; e, a geração de simulações. Diante do exposto, analise as afirmativas a seguir.

I. A modelagem paramétrica caracteriza a eficiência dos softwares pertencentes ao BIM, permitindo a agilidade na construção e edição dos modelos, armazenando tanto as informações geométricas do projeto quanto as especificações de materiais, suas características físicas e custos unitários.

II. Durante a edição do modelo, parte dos cálculos relativos ao levantamento de insumos são realizados automaticamente e parte são inseridos a partir da análise de projetos individuais. Assim, garante-se que não haverá erros de previsão orçamentária devido a eventuais negligências.

III. As simulações operacionais de cunho térmico, acústico, estrutural, de eficiência energética, de inundações, de nível de serviço rodoviário, dentre outras, permitem avaliar a performance do empreendimento as-built.

IV. São exemplos de parâmetros de projeto do BIM: dimensões da estrutura; coeficientes de empolamento e contração do solo; coeficiente de produtividade da mão de obra; dentre outros.

V. Ao final da modelagem, é possível gerar automaticamente um relatório de materiais de acordo com a última atualização do projeto.

Está correto o que se afirma apenas em
