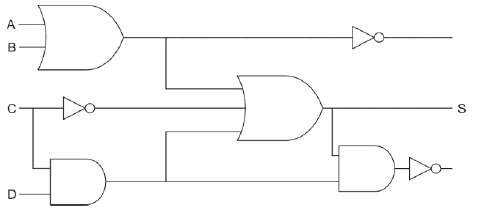

O trecho de um circuito lógico utilizado num sistema de telefonia digital é implementado através de duas portas lógicas do tipo OU, três portas inversoras e duas portas do tipo E conforme mostra a figura abaixo.


A expressão booleana, da saída S, do circuito digital mostrado na figura abaixo é

Considerando as classes de operação de um amplificador de potência são apresentadas as seguintes afirmações:
I. Amplificadores da classe A apresenta a melhor característica de linearidade entre todas (teórico), mas também tem o menor rendimento que, idealmente, não passa de 50% (para configuração push-pull); II. Amplificadores da classe B caracterizam-se por não terem corrente de polarização nos transistores de saída, o que faz diminuir o rendimento do circuito; III. Amplificadores da classe D também são conhecidos como "amplificadores chaveados" e isso se deve ao fato de que os transistores de saída não operam continuamente e sim como "chaves", comutando a tensão de alimentação (+ e – V_DD) à carga.
Está correto o que se afirma em

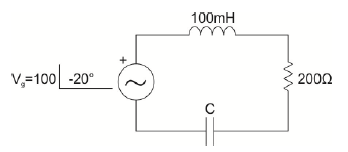

Considere o circuito abaixo:

É correto afirmar que o valor da capacitância de C (em μF ) de modo que a impedância “vista” pelo gerador seja puramente real (resistiva) na frequência de 1 k Hz é

Na operação do grupo gerador a plena carga nominal, o instrumento de medição e a indicação obtida para a situação apresentada são, respectivamente:

Um gerador com tensão senoidal alimenta um capacitor em série com um resistor. Mediu-se por meio de um voltímetro a tensão sobre o resistor e sobre o capacitor obtendo-se respectivamente 30V e 40V. O valor eficaz da tensão do gerador é igual a:

Para o circuito da figura, mediram-se, utilizando-se um voltímetro na escala de tensão alternada, os seguintes valores de tensão: tensão no resistor VR = 10 V, tensão no indutor VL = 40 V e a tensão no capacitor VC = 20 V.


É correto afirmar que o valor eficaz da tensão de alimentação es que alimenta o circuito é

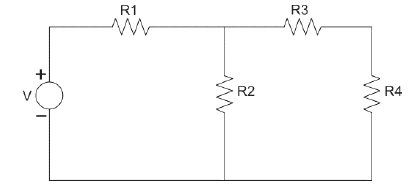

O circuito elétrico representado é constituído por um gerador de corrente contínua de força eletromotriz 40 [V] e os valores das resistências dos resistores dados por: R1 = 20 [Ω]; R2 = 40 [Ω]; R3 = 15 [Ω]; R4 = 25 [Ω].




Os respectivos valores de tensão, corrente e potência dissipada nos resistores são:

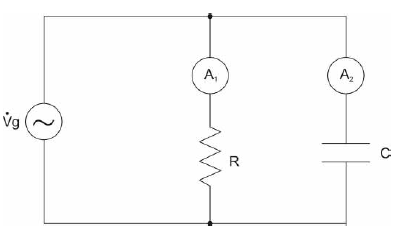

Considere no circuito abaixo que os amperímetros indicam A1 = 5A e A2 = 7A.

É correto afirmar que a corrente eficaz, em A, fornecida pelo gerador é

Os modernos medidores elétricos realizam medições com o recurso True-RMS que significa Root Mean Square (raiz média quadrática). Esses medidores apresentam leituras precisas para cargas não lineares, enquanto os medidores-padrão são adequados apenas para cargas lineares. Nas atuais plantas industriais, o acionamento e controle de velocidade dos motores trifásicos são realizados através de inversores de frequência. Com relação ao uso do medidor das correntes de alimentação do inversor e alimentação do motor, é necessário

A correta proteção do gerador elétrico que atue diante da perda de carga é a proteção contra
