Preparo, controle, recebimento e aceitação dos concretos de cimento Portland são etapas fundamentais para atingir os requisitos de desempenho estabelecidos às estruturas de concreto armado.

No que diz respeito aos concretos normais (C) de classes até C50 (inclusive), considere as afirmativas a seguir.

I. A base de medida do concreto para o estabelecimento de sua composição ou da sua requisição comercial é o metro cúbico no estado fresco adensado.

II. Para o concreto preparado por empresa de serviços de concretagem, devem ser realizados ensaios de consistência a cada betonada.

III. No controle estatístico da resistência do concreto por amostragem parcial, a amostra deve ser composta de, no mínimo, seis exemplares.

IV. A escolha da modalidade de preparo do concreto cabe ao profissional responsável pelo projeto estrutural da obra.

Assinale a alternativa correta.

Nos sistemas de revestimentos cerâmicos com a utilização de argamassa colante em fachadas e paredes externas, as juntas de movimentação têm como funções principais o controle da fissuração e a formação de painéis que suportem os efeitos cumulativos das movimentações transmitidas pelo edifício e pelos fatores climáticos (temperatura e umidade).

Sobre os aspectos construtivos das juntas seladas de movimentação recomendados na ABNT NBR 13755:2017, atribua V (verdadeiro) ou F (falso) às afirmativas a seguir.

( ) O preenchimento das juntas de movimentação pode ser iniciado após 3 dias do término do rejuntamento das placas cerâmicas.

( ) No caso de juntas de movimentação verticais, recomenda-se que a distância entre elas não seja superior a 9,0 m.

( ) No caso de juntas de movimentação horizontais, recomenda-se que a distância entre elas não seja superior a 3,0 m.

( ) Convém que a largura mínima da junta de movimentação não tenha menos de 15,0 mm.

( ) Como regra geral, devem ser utilizadas proporções entre a profundidade e a largura do selante de 1:1 a 1:2.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

Para o revestimento argamassado dos sistemas de vedações verticais de edificações, todas as argamassas inorgânicas devem ser classificadas conforme apresentadas no Quadro 1, independentemente da forma de produção, atendendo, obrigatoriamente, aos requisitos e critérios de desempenho estabelecidos na nova versão da ABNT NBR 13281-1:2023.

Quadro 1 – Classificação das argamassas inorgânicas para revestimentos de paredes e tetos

(Adaptado da ABNT NBR 13281-1 (ABNT, 2023).)

Para as argamassas do tipo ARV-II e ARV-III, assinale a alternativa que indica, corretamente, a altura total X das edificações que as classificam em função da aplicação no revestimento externo.

Deslocamentos-limites são valores práticos utilizados para a verificação em serviço do estado-limite de deformações excessivas dos elementos de uma estrutura de concreto armado (CA), em geral, relacionados à extensão (\( ι \)).

Levando em conta a aceitabilidade sensorial para os deslocamentos visíveis em elementos estruturais, assinale a alternativa que apresenta, corretamente, o deslocamento-limite a ser adotado na verificação que visa proporcionar um adequado comportamento da estrutura em serviço, conforme estabelecido na ABNT NBR 6118:2023.

Em relação aos sistemas de recalque (elevatórios), atribua V (verdadeiro) ou F (falso) às afirmativas a seguir.

( ) Estação pressurizadora ou “booster” são elevatórias que podem ser utilizadas para o reforço da pressão na rede de um sistema de abastecimento de água. Assim podem manter a pressão constante em toda a rede de distribuição de água, independente das variações de consumo ocorridas ao longo do dia. Esses sistemas são instalados diretamente na rede, não necessitam de poço de sucção.

( ) Se bombas idênticas, com as mesmas características, forem dispostas em série, a vazão é aumentada sem qualquer alteração na altura manométrica máxima. Por outro lado, se forem dispostas paralelamente entre si, a altura manométrica total é aumentada sem alteração da vazão máxima.

( ) As bombas de fluxo radial têm velocidade específica menor quando comparadas às de fluxo axial. Por isso, as bombas de fluxo radial tendem a fornecer uma altura manométrica maior com vazão menor, enquanto as de fluxo axial tendem a fornecer vazão maior com uma altura manométrica menor.

( ) A cavitação está associada à formação de bolhas de vapor do líquido quando este atinge sua pressão de vapor à temperatura de trabalho. Esse fenômeno pode ser observado em bombas centrífugas, na entrada do rotor onde ocorre a zona de pressão mais baixa. Essas bolhas são arrastadas para as áreas de pressão mais alta no rotor, onde sofrem implosão, causando erosão no material do rotor, queda de rendimento da bomba e vibração.

( ) O NPSH_d (Net Positive Suction Head) disponível é uma característica da bomba e consiste na energia requerida pelo líquido para, a partir do flange de sucção e vencendo as perdas de carga dentro da bomba, chegar ao ponto onde ganhará energia e será recalcado, ou seja, representa a carga existente na instalação para permitir a sucção do fluído.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

Com relação ao sistema de distribuição de água para consumo humano, considere as afirmativas a seguir:

I. Em uma rede de distribuição de água, válvulas redutoras de pressão são utilizadas para manter as pressões em níveis seguros nas áreas de maiores cotas do terreno, impedindo pressões e escoamentos que poderiam ter efeitos indesejáveis sobre o sistema.

II. A pressão estática máxima e a pressão dinâmica mínima recomendadas pela NBR 12218/2017 – Projeto de rede de distribuição de água para abastecimento público – Procedimento, são, respectivamente, 400 kPa, podendo ser aceita até 500 kPa em áreas de topografia acidentada, e 100 kPa, e ser referenciada ao nível do terreno.

III. Os reservatórios de distribuição de água podem ser instalados a montante ou a jusante da rede de distribuição. Os reservatórios de montante fornecem água para a rede, enquanto os de jusante podem fornecer ou receber água da rede, em função da demanda. Nos reservatórios de jusante, a entrada e a saída de água são efetuadas pela mesma tubulação.

IV. O reservatório de distribuição de água é destinado a regularizar as variações entre as vazões de adução e de distribuição, além de condicionar as pressões na rede de distribuição. O volume para atender às variações de consumo de água, reserva de equilíbrio, corresponde ao volume útil, compreendido pelo nível máximo – maior nível que pode ser atingido em condições normais de operação, e pelo nível mínimo – que corresponde à lâmina necessária para evitar vórtices, cavitação e arrasto de sedimentos do fundo do reservatório.

Assinale a alternativa correta.

O esgoto sanitário apresenta concentrações elevadas de sólidos orgânicos e minerais; além disso, a rede coletora de esgoto é dimensionada e operada como conduto livre. Por isso, segundo a NBR 9649/1986 – Projeto de redes coletoras de esgoto sanitário, há necessidade de dispositivos fixos desprovidos de equipamentos mecânicos construídos em pontos singulares da rede coletora de esgoto. Esses dispositivos têm, por finalidade, a inspeção e desobstrução das tubulações; são pontos de acesso a pessoas ou equipamentos.

Sobre as disposições construtivas da rede coletora de esgoto, considere as afirmativas a seguir:

I. Tubo de Inspeção e Limpeza (TIL) é um dispositivo não visitável que pode ser usado em substituição ao Poço de Visita (PV) na reunião de coletores com até duas entradas e uma saída, nos pontos com degrau de altura inferior a 0,50 m, independentemente da profundidade do coletor.

II. Na execução de redes de coleta de esgoto, o assentamento das tubulações deve ser feito de jusante para montante, com as bolsas voltadas para montante e, se possível, logo após a escavação da vala.

III. Pontos em que o coletor afluente apresentar degrau com altura maior ou igual a 0,50 m, em relação ao fundo do poço, devem ser utilizados PV (Poço de visita) com tubo de queda.

IV. No início da rede de coleta de esgoto (cabeceira) e na reunião de até dois trechos ao coletor, os poços de visita podem ser substituídos, respectivamente, por TL (terminal de inspeção) e por um TIL (tubo de inspeção e limpeza).

Assinale a alternativa correta.

No esquema do sistema de abastecimento, na figura a seguir, são indicados a unidade de captação de água de manancial de superfície, a estação de tratamento de água de ciclo completo, a unidade de reservação, para atender às variações horárias de consumo, a rede de distribuição e condutos que transportam a água entre as unidades citadas.

Dados:

População: 10000 habitantes;

k1 (coefciente de variabilidade máxima diária do fluxo): 1,2;

k2 (coefciente de variabilidade máxima horária do fluxo): 1,5

k3 (coefciente de variabilidade mínima do fluxo): 0,50

q (consumo per capita de água): 200 L/hab. dia;

qef (consumo per capita efetivo de água): 160 L/hab. dia;

CETA (consumo de água na ETA): 5%

Considerando, respectivamente, as vazões de dimensionamento dos condutos e o valor das vazões Q1, Q2 e Q3, assinale a alternativa correta.

Com relação ao dimensionamento de rede coletora de esgoto sanitário, de acordo com a NBR 9649/1986 - Projeto de redes coletoras de esgoto sanitário, assinale a alternativa correta.

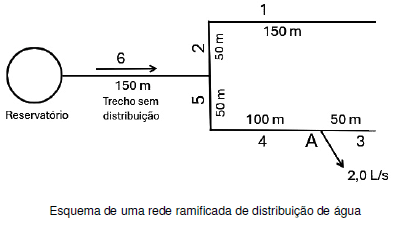

Na figura a seguir é apresentado um esquema de uma rede ramificada de distribuição de água para consumo humano.

Dados:

População: 3200 hab;

q (consumo per capita efetivo): 120 L/hab. dia;

k1: 1,20;

k2: 1,50;

I (índice de perdas na rede de distribuição): 20%;

Vazão concentrada no ponto A, para atender um novo loteamento – Qa: 2,00 L/s.

Em relação aos valores da vazão de jusante dos trechos 5 e 6, respectivamente, assinale a alternativa correta.
