A finalidade da manutenção preventiva é prolongar ao máximo possível a vida útil do equipamento. Avalie as opções abaixo em relação ao(s) procedimento(s) recomendado(s) em uma Inspeção Geral, na ótica da manutenção preventiva, indicando a opção correta:

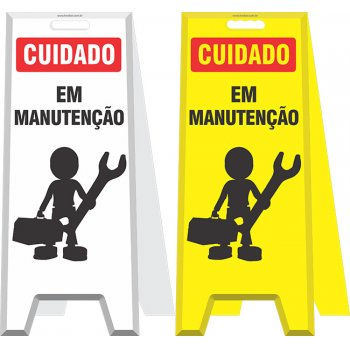

Deve-se identificar e/ou sinalizar, como medida de segurança, os locais de grande circulação, durante o processo de manutenção, dividindoos através de placas sinalizadoras, em área de livre trânsito e área sinalizada como impedida de trânsito, a fim de evitar a ocorrência de acidentes. Para essa sinalização deve-se utilizar a placa:

Leia o texto abaixo e, em seguida, assinale a alternativa que, de acordo com o contexto, preenche correta e respectivamente as lacunas:

Os Equipamentos de Proteção Individual são regulamentados pela NR – 6, Norma Regulamentadora 6, do ____________________. Conforme essa Norma, “considera-se ____ todo dispositivo ou produto de uso individual utilizado pelo trabalhador, destinado à proteção de riscos suscetíveis de ameaçar a segurança e saúde no trabalho”.

É necessário fazer um planejamento antes de sair para fazer um trabalho de manutenção na rede de distribuição de água, assim é possível economizar tempo, diminuir as chances de ter de refazer o serviço e aumentar a qualidade do trabalho a ser realizado. Em via de regra, o canteiro de obras deve ser instalado com cuidado, para que seja um local de trabalho adequado e para que não ofereça riscos aos trabalhadores nem aos habitantes do local. Com relação à sinalização necessária, analise o que se afirma abaixo:

I. Devem ser utilizadas placas de sinalização indicando obras no local, principalmente no caso de valas abertas.

II. No caso de interferência no tráfego de veículos devem-se colocar placas nas redondezas indicando a localização do ponto de bloqueio de trânsito e os desvios.

III. A sinalização de segurança serve, sobretudo para prevenção de acidentes, identificação de equipamentos de segurança, para delimitar áreas, identificar tubulações de líquidos e gases para advertir contra riscos e também alertar sobre os riscos existentes no ambiente.

Apenas está correto o que se afirma em:

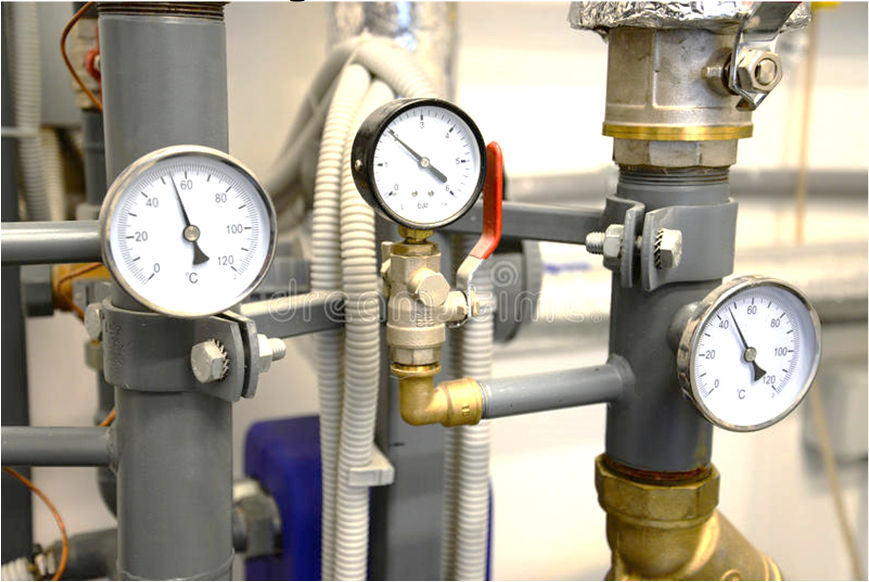

Considere a imagem abaixo:

Como é chamado o aparelho usado para medir a pressão em tubulações?

Para que a água esteja disponível assim que abrimos uma torneira, ela passa por um longo processo que começa na captação e termina na distribuição aos usuários do sistema de abastecimento de água. As redes de distribuição precisam ser construídas de maneira adequada, levando em conta as características da região e as necessidades da população, e exigem uma equipe sempre pronta para operá-las e repará-las quando necessário. Neste sentido, considerando os conhecimentos necessários para realizar esses reparos, analise o que se afirma abaixo:

I. O dimensionamento das redes de distribuição é baseado na vazão e ela deve ser devidamente calculada. Assim, a rede de distribuição é projetada para que a pressão dinâmica mínima e a pressão estática máxima não ultrapassem os limites recomendados e preestabelecidos. Ou seja, a pressão estática máxima que pode existir nas tubulações da rede de distribuição que alimentam os ramais prediais é de 0,5 MPa (50 mca) e a pressão dinâmica mínima é de 0,1 MPa (10mca).

II. Já as perdas de carga são perdas de energia devidas, principalmente, ao atrito da água com as paredes internas das tubulações. Essa perda de energia provoca queda de pressão nas redes prejudicando o processo de distribuição da água.

Acerca das afirmações é possível concluir que:

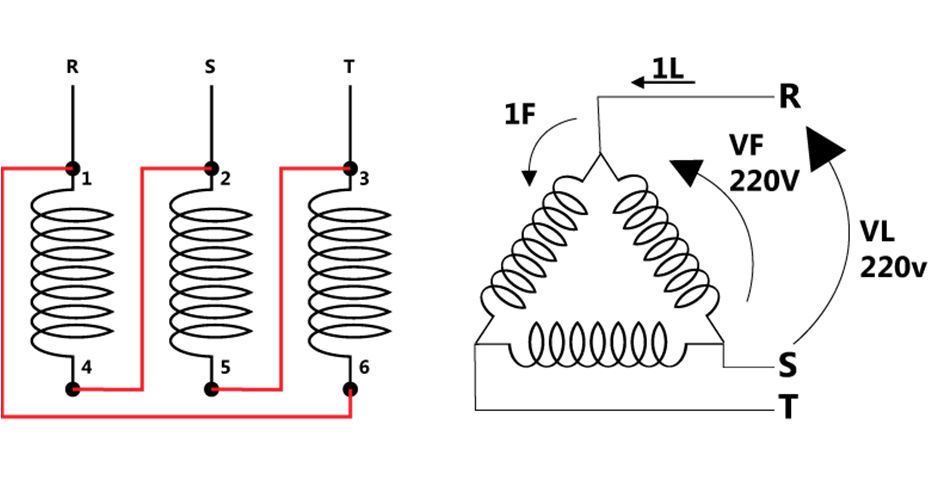

Considere a imagem abaixo e analise as assertivas relacionadas a ela:

I. Existem duas formas básicas de ligação de um motor trifásico: estrela e triângulo. A Figura apresenta um exemplo de ligação triângulo.

II. O Fechamento triângulo tem por definição permitir com que o motor receba o maior nível de tensão de alimentação para qual foi projetado, por exemplo, em um motor com tensão de alimentação 220/380V o fechamento triângulo permitirá a inserção da tensão 380V.

III. Já o Fechamento estrela tem por definição permitir com que o motor receba o menor nível de tensão de alimentação para qual foi projetado, por exemplo, em um motor com tensão de alimentação 220/380V o fechamento triângulo permitirá a inserção da tensão 220V.

Apenas está correto o que se afirma em:

O sensor fotoelétrico possui como característica principal em sua definição eletrônica a capacidade de converter um sinal luminoso seja, luz ou sombra, em um sinal elétrico que será processado por um circuito e por consequência atuar conforme sua programação. Acerca das características do relé fotoelétrico, considere o que se afirma abaixo:

I. Todo relé se configura como um contato que abre e fecha de acordo com algum fator ou configuração, no caso do relé fotoelétrico esse fator é a quantidade de luz. O que torna isso possível é um sensor LDR (light dependent resistor ou em português resistor dependente de luz).

II. O Sensor LDR é capaz de variar uma pequena resistência de acordo com a quantidade de luz que é incidida sobre ele, desta maneira de acordo com essa resistência é possível fazer circular uma corrente por uma bobina que fará com que um contato, parecido com um diafragma possa abrir ou fechar, comutando assim o circuito que estará ligado a este relé.

III. A potência máxima da maioria dos relés fotoelétricos disponíveis no mercado é de 1000W, assim, de acordo com os cálculos da potência elétrica, a corrente elétrica máxima que um relé destes suporta seria de aproximadamente 7,8A, para um circuito de 127V.

Assinale a alternativa correta:

Nas instalações elétricas, o quadro de distribuição é o componente responsável por abrigar um ou mais dispositivos de proteção (e/ou de manobra) e a conexão de condutores elétricos interligados a estes elementos, com a finalidade de distribuir a energia aos diversos circuitos da edificação. Considerando estes aspectos, analise o que se afirma abaixo, assinalando V para as afirmativas verdadeiras e F para as afirmativas falsas:

(__) É chamado de Dispositivo de Proteção o equipamento elétrico que atua automaticamente pela ação de dispositivos sensíveis, quando o circuito elétrico ao qual está conectado se encontra submetido a determinadas condições anormais, com o objetivo de evitar ou limitar os danos a um sistema ou equipamento elétrico. Os principais dispositivos de proteção utilizados em instalações prediais são os disjuntores termomagnéticos, ou disjuntores diferenciais e os fusíveis.

(__) Os disjuntores termomagnéticos têm a mesma função que as chaves fusíveis, entretanto, ao contrário do fusível, que diante de sobrecarga se queima, os disjuntores desligam-se automaticamente quando da ocorrência de uma sobrecorrente provocada por um curto-circuito ou sobrecarga elétrica.

(__) A divisão em circuitos terminais facilitará a operação e manutenção da instalação, além de reduzir a interferência entre os pontos de utilização. Como consequência, os circuitos terminais individualizados terão reduzidas a queda de tensão e a corrente nominal, o que possibilitará o dimensionamento de condutores e dispositivos de proteção de menor seção e capacidade nominal.

As afirmativas são respectivamente:

Leia o texto abaixo e, em seguida, assinale a alternativa que, de acordo com o contexto, preenche correta e respectivamente as lacunas:

As instalações elétricas de baixa tensão são regulamentadas pela norma NBR-5410, da ABNT, que estabelece de _______ volts como o limite para a baixa tensão em corrente alternada e de _______ volts para a corrente contínua. A frequência máxima de aplicação desta norma é de 400 Hz. Assim é imprescindível que o assistente técnico saiba onde se situa a instalação dentro de um sistema elétrico mais complexo, a partir do gerador, até os pontos de utilização em baixa tensão.
