A figura mostra o diagrama TTT para o aço AISI 2340 com 0,37% C, 0,68% Mn e 3,41% Ni.

Com relação aos tratamentos térmicos do aço AISI 2340,

Vicente Chiaverini define tratamento termoquímico dos aços como a ação de endurecer sua superfície pela modificação parcial da sua composição química. Nos tratamentos termoquímicos,

No galpão de uma indústria metalmecânica foram substituídas lâmpadas fluorescentes de 40 W por lâmpadas de LED de 18 W, em 150 luminárias iguais à da figura.

Considerando que todas as luminárias ficam ligadas 12 horas por dia e durante 30 dias por mês, a substituição das lâmpadas propiciará uma redução de consumo de energia em torno de

Um motor elétrico trifásico tem 12 fios de ligação como mostra a figura, e sua placa de identificação indica as seguintes tensões de alimentação: 220v, 380v, 440v e 760v.

Para que este motor funcione em rede trifásica de 380v, deverão ser executadas as ligações:

No estudo dos modelos matemáticos de mecânica dos fluidos é comum a utilização da equação de Navier-Stokes para líquidos newtonianos, como mostrada a seguir.

!$ v_x^o \dfrac{∂v_z^o}{∂x^o} + v_z^o \dfrac{∂v_z^o}{∂z^o} = - \dfrac{gL_r}{v^2_\infty} - \dfrac{∂p^o}{∂z^o} + \dfrac{\mu^o}{\rho^o} \left ( \dfrac{∂^2 v^o_z}{∂(x^o)^2} + \dfrac {∂^2v_z^o}{∂(z^o)^2} \right ) !$

Nessa equação,

A figura mostra a escala de um paquímetro ajustado para a realização da medida de uma peça.

A medida indicada pelo micrômetro é

A rede de distribuição de água das cidades utiliza bombas centrífugas que operam, segundo sua curva característica, na condição de máximo rendimento. Logo, nessas bombas a pressão e a vazão precisam ser controladas. No caso de expansão da rede de água, onde seja necessário o aumento apenas na vazão, uma possível solução prática é

A figura mostra o diagrama força - alongamento discreto obtido em um ensaio de tração de um metal desconhecido a partir de um corpo de prova não normalizado, de secção circular de 20 mm e de comprimento útil de 100 mm.

Com base na figura e nos conceitos de comportamento mecânico dos materiais,

Uma bomba elétrica centrífuga tem rendimento máximo de 70% para uma vazão de 18 m³/h e altura manométrica de 25 mca, dados pela curva característica fornecida pelo fabricante. Se essa bomba for usada para a movimentação de um óleo vegetal que tem viscosidade 300% maior e densidade 25% menor, quando comparado com a água,

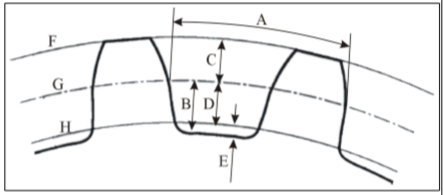

A geometria de engrenagem é complexa e compõe-se de várias partes. A figura mostra a representação de dente de engrenagem de módulo m.

Na geometria de engrenagens representada,
