A figura a seguir mostra uma fonte de corrente contínua, com tensão V, alimentando uma carga RL, através de uma chave CH, que é acionada em intervalos regulares, e com igual período para os estados ligado e desligado. O diodo da figura é um diodo ideal.

Nas condições apresentadas, qual é a forma de onda da corrente no diodo?

A norma NBR 5410 aplica-se principalmente às instalações elétricas de edificações, qualquer que seja seu uso (residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro etc.), incluindo as instalações pré-fabricadas. Essa norma também se aplica às instalações elétricas de

Conforme a norma NBR 5410, em circuitos que, em locais de habitação, sirvam a pontos de utilização em lavanderias e áreas de serviço, é obrigatório o uso de dispositivo a corrente diferencial residual. Nesta situação, a corrente residual diferencial nominal do dispositivo deve ser igual ou inferior a

A norma NBR 5410 faz referência aos possíveis sistemas de aterramento que podem ser utilizados em instalações elétricas de baixa tensão. De acordo com a norma, o sistema de aterramento TN-S tem a seguinte característica:

Um dos procedimentos utilizados para aumentar a eficiência de uma instalação elétrica é a correção do fator de potência. Supondo que, em uma instalação, uma carga linear com potência ativa de 8 kW apresenta fator de potência de 0,8, deseja-se corrigir esse fator de potência para 0,92, com o uso de um banco de capacitores em paralelo. Qual é, então, o valor aproximado, em kVAr, da potência do banco de capacitores necessário para essa correção?

A expressão “Eficiência Energética” pode ser definido como a redução

Em um projeto de instalações elétricas, um dos critérios utilizados para dimensionar os condutores dos circuitos que compõem a instalação elétrica é o critério de capacidade de corrente, que considera

Ao realizar um projeto de instalações elétricas, o engenheiro fez os cálculos e dimensionou os circuitos de iluminação e de tomadas de uso geral da instalação e observou que alguns valores não atendiam à NBR 5410. Qual é a seção mínima do condutor de cobre, respectivamente, para circuitos de iluminação e tomadas de uso geral?

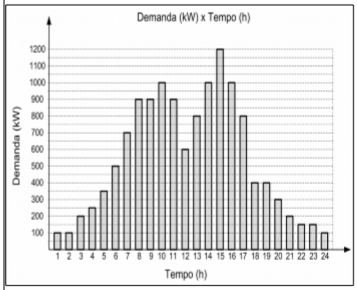

Um circuito industrial absorve potência em kW, conforme a curva de carga diária mostrada na figura a seguir.

Considere a potência instalada de 1600 kW e a demanda média de 540 kW. Nas condições mostradas, qual é o fator de demanda do circuito?

Em um circuito amplificador têm-se os capacitores externos, que são utilizados para o desacoplamento de estágios de amplificação e as capacitâncias internas, intrínsecas aos transistores utilizados – TBJs ou FETs. Tanto as capacitâncias externas quanto as internas influenciam na resposta em frequência. As capacitâncias externas limitam, assim, às
