O medidor de nível capacitivo consiste de uma sonda vertical inserida no vaso no qual se deseja monitorar o nível. A sonda pode ser isolada ou não, e serve como uma das placas do capacitor. A outra placa é formada pelas paredes do vaso e o fluido comporta-se como dielétrico. A capacitância é medida por um circuito ponte CA, excitado por um oscilador de alta freqüência (500Hz a 1,5 MHz). Ao variar o nível no interior do vaso, alteram-se as proporções entre o liquido e o vapor, e como a constante dielétrica da maioria dos líquidos é maior que a dos vapores, as variações de nível se traduzem em variações quase lineares de capacitância. Com relação ao medidor de nível capacitivo, considere as seguintes afirmativas:

Ferro fundido é a liga Fe-C com teor de carbono maior que 2%, contendo ainda traços variáveis de silício, manganês, fósforo e enxofre. No entanto, as propriedades mecânicas dos ferros fundidos não dependem apenas de sua composição química, mas também de sua estrutura metalográfica. Sendo assim, se na análise metalográfica de um ferro fundido for observado a presença de grafita sob a forma de nódulos esferoidais com a presença de pequenas quantidades de magnésio, lítio, enxofre, cálcio e sódio, pode-se deduzir que se trata de um ferro fundido:

Baseado na representação abaixo, é INCORRETO afirmar:

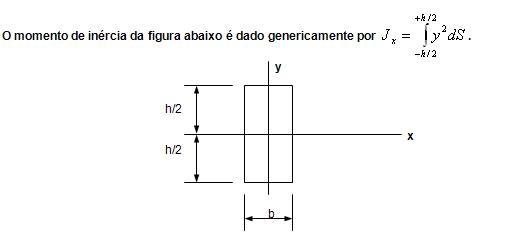

Quando b=h, o momento de inércia poderá ser expresso por:

Um eixo de uma transmissão mecânica,  sujeito apenas a esforços de torção, transmite uma potência de 21,4 CV a 1000 rpm. Calcule qual deverá ser o diâmetro desse eixo, considerando que a tensão admissível à torção para o material do eixo é de 15 kg/mm2 e \(W_t= \dfrac{πd^3}{16}\) . Não haverá rasgo de chaveta uma vez que a roda dentada será soldada no eixo. Adotando um coeficiente de segurança igual a 3,  em relação à  tensão admissível à torção, calcule qual deverá ser o diâmetro externo desse eixo Assinale a alternativa que apresenta aproximadamente o resultado correto.

Aos suportes de uma árvore, dá-se o nome de mancais. Em relação aos mancais, considere as afirmativas abaixo:

Um cilindro pneumático de simples ação, ao avançar, eleva uma carga. O retorno do cilindro acontece por efeito da gravidade. Além de avançar e retornar, deverá poder parar em qualquer ponto do curso do avanço ou do retorno. Deseja-se escolher uma única válvula direcional para comandar diretamente o cilindro, de forma que o mecanismo possa operar da maneira descrita. Assinale a alternativa que apresenta a escolha mais adequada.

Num engrenamento cilíndrico de dentes retos com perfis normais e módulo 4 mm, a engrenagem motora tem 26 dentes e gira a 1740 rpm. A engrenagem movida gira a 870 rpm. Calcule a distância entre as árvores e assinale a alternativa que corresponde ao valor encontrado.

Em relação aos circuitos elétricos pneumáticos, assinale a alternativa correta.
