Durante um ensaio de bancada, foi necessário identificar um componente imerso em resina, o qual não podia ser visualizado.

Sendo possível acessar os dois terminais desse componente, o técnico responsável fez o seguinte teste: conectou os dois terminais em um gerador de onda senoidal de frequência variável e mediu a corrente por meio de um multímetro. O resultado do teste foi que, quanto maior a frequência do gerador, menor a corrente lida pelo multímetro. Por meio desse teste, é possível inferir que o componente seja um

Para o circuito da seguinte figura, qual é o módulo da potência reativa fornecida pela fonte de tensão?

Assinale a alternativa que apresenta o valor da potência média fornecida por um circuito monofásico, cujos valores de tensão e corrente são:

!$ v \, = \, 50 \, sen \, (2 \pi 60t \, + \, 80º) \, V \,\, i \, = \, 2sen(2 \pi 60t \, + \, 20º)A !$

A carga elétrica de um capacitor de 2700 !$ \mu !$F submetido a uma tensão de 5 V é de

Um técnico foi chamado para analisar um equipamento que estava sobreaquecendo.

Estudando o circuito elétrico desse equipamento, suspeitou de uma possível condição de ressonância em um trecho RLC série, alimentado por uma fonte CA, cujos componentes possuíam os seguintes valores:

Fonte: 127 V (eficaz) e frequência de 60 Hz.

Resistor: 10 !$ \Omega !$.

Indutor: 0,04 H.

Capacitor: 144 !$ \mu !$F.

Se calculado corretamente pelo técnico, o valor aproximado da frequência de ressonância do circuito descrito deve ser de

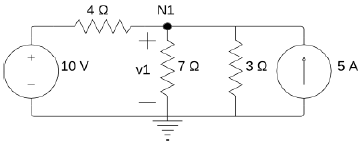

Utilizando o método na análise nodal, assinale a alternativa com a equação correta para o nó N1 do circuito da seguinte figura, considerando, como convenção, as correntes saindo do referido nó.

Durante a manutenção de um circuito eletrônico, foi necessário testar um Retificador Controlado de Silício (SCR).

Utilizando um multímetro digital na escala de diodo, conectando a ponta preta em ‘COM’ e a vermelha em ‘V/mA/!$ \Omega !$’, assinale a alternativa correta.

Ao receber um projeto elétrico, um técnico encontra uma legenda com as seguintes informações:

Motor 1: ABC;

Motor 2: CAB;

Motor 3: CBA;

Motor 4: BAC.

Sabendo que o motor 1 possui sequência de fase positiva, é correto afirmar que

Foi solicitado a um técnico que corrigisse o fator de potência de uma instalação elétrica de 70% para 92%.

Sabendo que a potência ativa da instalação é de 50 kW, o valor da potência reativa a ser instalada é de, aproximadamente,

A respeito dos elementos utilizados para a proteção de motores elétricos, assinale a alternativa correta.
