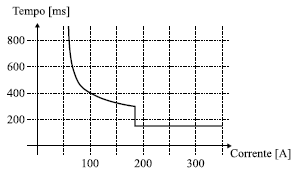

O circuito elétrico responsável pela alimentação de cargas industriais utiliza condutores que suportam corrente de curto-circuito de 100 [A] por até 300 [ms]. Assinale a alternativa que apresenta corretamente o melhor disjuntor que pode ser utilizado para proteger o circuito em questão.

Um circuito elétrico composto por um indutor em paralelo com um resistor é conectado a uma fonte de tensão cujo sinal pode ser representado pelo degrau unitário. Esse circuito encontra-se em condições iniciais quiescentes, o resistor possui resistência R e o indutor possui indutância L. Assinale a alternativa que apresenta corretamente o valor da corrente fornecida pela fonte de tensão, no domínio da frequência.

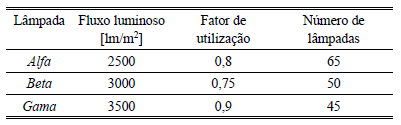

O projeto de luminotécnica de uma edificação comercial estabelece que o nível de iluminamento mínimo para o atendimento às normas vigentes seja 250 [lux]. Esse recinto tem área de 400 [m² ], a altura entre o plano de trabalho e o ponto de conexão dos aparelhos de iluminação é de 5 [m] e o fator de depreciação é 0,8. Além disso, o projeto em questão indica três opções de lâmpadas distintas, o número total de lâmpadas para cada opção e o fator de utilização de cada luminária que acompanha os tipos de lâmpadas.


Dentre as opções apresentadas no projeto, pode-se afirmar que

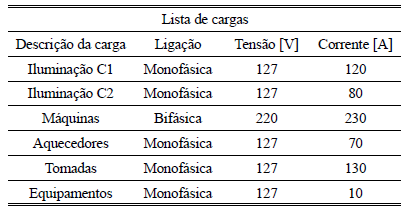

Uma instalação bifásica 127/220 [V] – 60 [Hz] (F1+F2+N) possui a lista de cargas descrita na tabela, que consolida cargas agrupadas por circuitos pertencentes a essa instalação.


Assinale a alternativa que descreve o planejamento adequado dessa instalação, no que se refere ao seu equilíbrio de cargas.

Uma carga elétrica industrial possui o regime de trabalho ilustrado no gráfico.

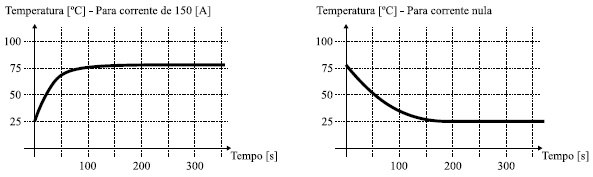

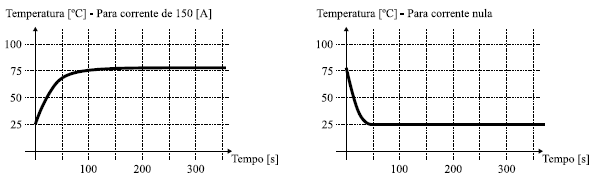

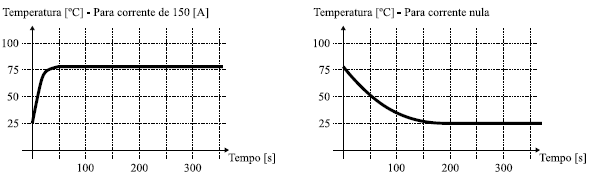

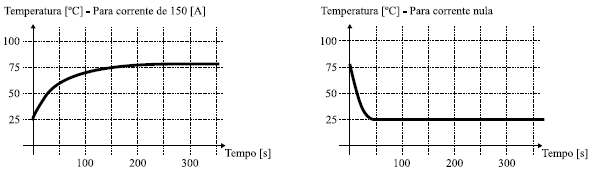

Nesse contexto, assinale a alternativa que apresenta corretamente o condutor mais adequado para a alimentação dessa carga, considerando que a temperatura ambiente é 25 [ºC] e que o limite térmico dos condutores é 70 [ºC].

O cálculo elétrico de instalações elétricas de baixa tensão permite que o engenheiro eletricista, responsável pelo projeto, possa determinar o valor da capacidade dos componentes do sistema. Nesse contexto, a tabela apresenta detalhes sobre a curva de carga de uma instalação hipotética.


Nesse contexto, assinale a alternativa que apresenta a demanda máxima da instalação e a energia consumida durante o período de um dia.

Um motor de indução do tipo gaiola de esquilo foi submetido aos ensaios para caracterização do seu circuito elétrico equivalente e parte dos resultados foram apresentados na tabela.
Tabela: Ensaio de rotor travado


Nesse contexto, assinale a alternativa que apresenta aproximadamente a impedância de curto-circuito por fase desse motor.

Uma carga monofásica consome potência constante P = 8[kW] com fator de potência unitário e está conectada a uma linha de transmissão monofásica, que pode ser representada por uma impedância = 1[Ω]. Assinale a alternativa que apresenta corretamente a corrente que circula por essa carga, quando a linha de transmissão é alimentada por uma fonte de tensão de 1000 [V]. Para tanto, represente a tensão de alimentação da carga, utilizando apenas números inteiros.

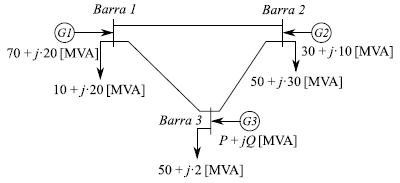

A figura ilustra um sistema de potência interligado, que possui usinas de geração e centros de carga.


Assinale a alternativa que apresenta, correta e respectivamente, o valor das potências P e Q indicadas na figura, considerando que as linhas de transmissão são ideais, sem perdas, e que o sistema se encontra em regime permanente.

A matriz de admitâncias nodais de um circuito elétrico é:

Nesse contexto, assinale a alternativa que apresenta corretamente a matriz de admitâncias desse circuito, quando uma admitância de valor j·2 [S] é conectada entre o segundo nó e a referência desse circuito.
