Uma linha de transmissão possui três condutores de fase e um cabo-guarda aterrado. A matriz de impedâncias dessa linha, considerando a configuração descrita é:


Assinale a alternativa que apresenta aproximadamente a matriz de impedâncias equivalente dessa linha de transmissão, que inclui o efeito do cabo-guarda, após a redução de Kron.

Um programa de computador, que é capaz de efetuar a análise nodal de sistemas elétricos em regime permanente senoidal, utiliza como dados de entrada uma tabela. O formato dessa tabela é padronizado de acordo com as seguintes regras:
• Coluna 1: nó inicial de conexão do bipolo; • Coluna 2: nó final de conexão do bipolo; • Coluna 3: tipo de bipolo conectado entre os nós inicial e final; e • Coluna 4: propriedades físicas do bipolo definido na coluna 3.

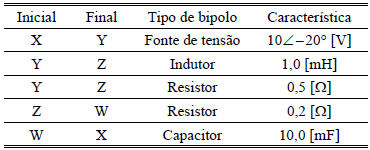

Para a análise de um circuito em corrente alternada, alimentado com fontes de frequência angular igual a 100 [rad/s], foi montada a seguinte tabela.


Dado que o nó de referência é o nó X, assinale a alternativa que apresenta corretamente a matriz de admitâncias do circuito descrito pela tabela, considerando que a ordem dos nós utilizada para a montagem é Y, Z e W.

A matriz de admitâncias nodais de um circuito elétrico é:

Nesse contexto, assinale a alternativa que apresenta aproximadamente a matriz de impedâncias nodais desse circuito elétrico.

Uma carga desequilibrada está conectada em estrela, com o centro-estrela aterrado solidamente. Essa carga possui a matriz de impedâncias


Assinale a alternativa que apresenta corretamente o elemento da matriz de impedâncias dessa carga, em componentes simétricas.

Uma fonte trifásica, assimétrica e de sequência positiva (ABC) possui as tensões de fase apresentadas na tabela.


Assinale a alternativa que apresenta, correta e respectivamente, as componentes de sequência zero e negativa dessas tensões de fase.

Um engenheiro eletricista efetuou medições de tensões, correntes e potências em um sistema trifásico. Os resultados foram registrados na tabela.


Com base na tabela, assinale a alternativa que apresenta aproximadamente o valor da corrente de linha i_C

Uma linha de transmissão trifásica e curta possui dois terminais, o terminal local e o terminal remoto. Uma fonte de tensão trifásica, simétrica e de sequência direta (ABC) está conectada ao terminal local da linha de transmissão e apenas uma carga monofásica está conectada na fase A do terminal remoto dessa mesma linha de transmissão. Dados:
• A fonte está conectada em estrela solidamente aterrada • A carga está conectada entre fase e neutro • Fasor da tensão na fase A da fonte: 100 [V] • Corrente na fase A da fonte: 2∠ –30° [A] • Matriz de impedâncias equivalente da linha de transmissão:


Nesse contexto, assinale a alternativa que apresenta corretamente a tensão na fase B do terminal remoto dessa linha de transmissão.

Uma fonte trifásica, simétrica e de sequência direta (ABC), possui tensão de linha _{AB = 100 [V] Essa fonte é responsável pela alimentação de duas cargas monofásicas conectadas entre os seus terminas, conforme ilustrado na figura.}

Nesse contexto, assinale a alternativa que apresenta corretamente a relação entre as duas impedâncias de carga, para que a corrente i_B seja nula.

Uma fonte trifásica, simétrica e de sequência direta (ABC), cujo fasor da tensão de fase na fase A é 100 [V], está conectada em estrela. Essa fonte é responsável pela alimentação de uma carga, que é conectada em triângulo. A impedância de fase da carga é:


Nesse contexto, assinale a alternativa que apresenta corretamente a corrente de fase na carga.

Uma fonte trifásica, simétrica e de sequência direta (ABC), cujo fasor da tensão de fase na fase A é 100 [V], está conectada em estrela. Essa fonte é responsável pela alimentação de uma carga, que é conectada em triângulo. A impedância da carga é:


Nesse contexto, assinale a alternativa que apresenta corretamente a corrente na fase A da fonte.
