Sabendo-se que α = 1∠120º , a tensão!$ \vec{V}_B !$, em função de seus componentes simétricos, é igual a

A respeito da isolação dos fios e cabos, analise as afirmativas a seguir.

I. O condutor com isolação de XLPE possui maior capacidade de condução que o de isolação de PVC.

II. A capacidade de condução de um fio ou cabo elétrico está diretamente relacionada à sua temperatura de trabalho.

III. O condutor com isolação de PVC possui uma maior capacidade de sobrecarga que o de isolação de EPR.

Assinale:

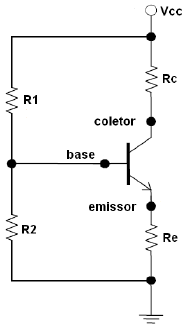

A figura acima apresenta um circuito de polarização de um transistor. Os resistores Re e Rc são iguais a, respectivamente, 200Ω e 1400Ω, com quedas de tensão respectivamente iguais a 1 V e 7 V.

A tensão VCC desse circuito, sabendo-se que a tensão em RC é 40% do seu valor, é igual a

Em um sistema de potência, existe um equipamento com valores nominais de 20 MVA, 100 kV e 20% de reatância. Os valores de base adotados no setor desse equipamento são 50 MVA e 100 kV.

O novo valor da reatância desse equipamento, em p.u., é igual a

Uma porta lógica NAND apresenta duas entradas A e B e uma saída S. Assinale a opção que apresenta a tabela verdade dessa porta.

Um sistema de potência apresenta uma linha de transmissão com reatância de j40Ω. Os valores de base adotados no setor onde essa linha se encontra são 500 MVA e 50 kV.

O valor da reatância dessa linha de transmissão, em p.u., é igual a

A frequência do rotor de uma máquina de indução trifásica de 6 polos e escorregamento de 0,02, alimentado por uma fonte trifásica senoidal de 60 Hz ,é igual a

Um sistema trifásico equilibrado, composto por uma fonte trifásica na configuração estrela e sequência de fases ACB, alimenta uma carga indutiva de 7.794 W e fator de potência de 0,866.

Sabendo que a fase A da fonte é de 100 V e o ângulo 30°, a corrente elétrica que fluí pela fase B é igual a

Os materiais paramagnéticos, quando colocados próximos a um campo magnético proveniente de um imã, ficam

A respeito da máquina síncrona com armadura estacionária e campo girante, assinale V para a afirmativa verdadeira e F para a falsa.

( ) O processo de isolação do campo CC de baixa tensão é mais fácil em relação à isolação de uma armadura rotativa de alta tensão.

( ) As várias bobinas e interligações do enrolamento da armadura podem ser construídas mais facilmente em uma estrutura estacionária rígida que em um rotor.

( ) A armadura estacionária apresenta uma relutância reduzida ao fluxo. Isto ocorre devido à maior seção transversal de ferro.

As afirmativas são, respectivamente,
