As válvulas e conexões hidráulicas e pneumáticas são indispensáveis para a contenção, passagem e transporte de grandes fluxos de ar e água. As válvulas possuem detalhamentos que se diferenciam da hidráulica e pneumática, afinal, a finalidade do processo pode ser o mesmo, mas os conteúdos gerenciados são diferentes.

Correlacione os nomes de válvulas de circuitos hidráulicos e pneumáticos listados na Coluna I aos símbolos de válvulas apresentados na Coluna II.

Coluna I	Coluna II
Válvula alternadora
Válvula de simultaneidade
Válvula reguladora de vazão unidirecional
Válvula reguladora de pressão Válvula limitadora de pressão
Válvula limitadora de pressão

Assinale a opção que indica a correlação CORRETA.

Dentro da automação industrial e/ou instrumentação, define-se como rede industrial os protocolos de comunicação utilizados para supervisionar e controlar um determinado processo, com uma troca rápida e precisa de informações entre sensores, atuadores, computadores, CLPs, entre outros.

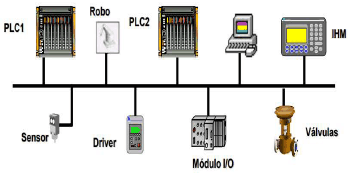

Exemplificação de uma Rede Industrial

Considere as seguintes características, relativas aos vários tipos de redes e de protocolos de comunicação, utilizados em Redes Industriais e Relacione adequadamente a numeração correspondente ao protocolo de comunicação (coluna I) com suas respectivas características (coluna II).

Assinale a sequência CORRETA

Muitos sistemas e técnicas tem sido desenvolvidos para o controle de operação, supervisão e gerenciamento na otimização de processos industriais. O mesmo ocorre na parte física do processo de automação industrial, com novas tecnologias e métodos para a transmissão em redes de dados bem como conceitos de desenvolvimento. A figura a seguir apresenta uma pirâmide de automação industrial, representando de forma hierárquica os diferentes níveis de controle no processo de automação industrial.

Pirâmide de automação industrial

Em relação aos níveis constituintes na pirâmide de automação industrial podemos inferir, EXCETO que:

O computador é uma excelente ferramenta para engenharia, tanto em termos de desenho como para projeto, muitos dos métodos utilizados para desenhar manualmente foram acrescentados aos sistemas CAD, através da utilização adequada de seus comandos.

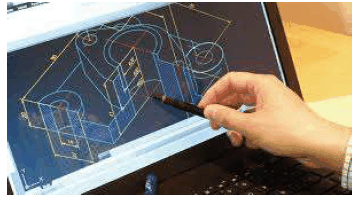

Exemplo de um sistema CAD

Relacione adequadamente os recursos do AutoCAD^® (coluna I) com seus respectivos comandos (coluna II).

Assinale a sequência CORRETA

Em painéis de automação, é comum a utilização de transformadores para alterar o valor eficaz da tensão da rede de alimentação local para valores compatíveis com os exigidos pelos componentes no painel. Considerando-se os TRANSFORMADORES citados, informe se é verdadeiro (V) ou falso (F) o que se AFIRMA a seguir:

( ) A bobina que recebe energia elétrica da rede local é chamada secundário e a bobina que fornece energia para a carga, de primário.

( ) A relação de tensão entre primário e secundário em um transformador trifásico ligado em delta é proporcional ao número de espiras vezes !$ \sqrt 3 !$ (raiz de 3).

( ) Em um transformador real, a potência elétrica entregue ao primário é igual à potência elétrica fornecida pelo secundário à carga.

( ) Quando a tensão do enrolamento primário é menor que a tensão do enrolamento secundário, o transformador é do tipo abaixador.

( ) A corrente que passa nas bobinas do primário e do secundário do transformador é inversamente proporcional à tensão das respectivas bobinas.

A sequência CORRETA é:

Os instrumentos de medida servem como uma extensão das faculdades humanas, e podem ser tão simples como uma trena, régua, escala. Com a evolução da tecnologia e das técnicas de medição, os instrumentos passaram a ser mais elaborados e de melhor exatidão, de múltiplos recursos e usos, exigindo de seu operador o conhecimento do princípio de funcionamento e dos recursos incorporados, para utilizá-los de maneira eficiente.

Sobre os instrumentos utilizados em metrologia, analise as proposições abaixo.

I. O paquímetro é um instrumento de medida utilizado para medição de dimensões internas, externas, de profundidades e ressaltos de peças em geral. É formado basicamente por uma régua com escalas fixas em milímetros e polegadas, sobre as quais corre um cursor, dotado de escalas auxiliares, chamadas de nônio ou vernier.

II. O goniômetro, também chamado de transferidor de grau, é um instrumento bastante simples e usado para medir ângulos com precisão. O mais utilizado em mecânica é do tipo com resolução de 1º (um grau).

III. O relógio comparador, também chamado de comparador centesimal, que permite visualizar a diferença, para maior ou menor, em relação ao ponto de referência padrão ou peça padrão onde tenha sido primeiramente fixado e “zerado”. O mecanismo do relógio comparador funciona de uma maneira tal que, quando a diferença é maior do que a referência, o ponteiro gira em sentido horário; e quando a diferença é menor do que a referência, o ponteiro gira em sentido anti-horário.

IV. Micrômetros são instrumentos onde a portabilidade da medida é relacionada a um fuso roscado, cujo passo deve corresponder em precisão e grandeza, aos objetivos da medição. Os micrômetros tem em geral um passo de 0,5 mm para uma rotação completa.

É correto o que se AFIRMA em:

A automação industrial está intimamente ligada aos processos de fabricação de produtos mecânicos que usam máquinas, ferramentas e processos para transformar materiais em produtos acabados, desde peças de automóveis a equipamentos médicos. Quanto aos processos de fabricação utilizados na indústria podemos AFIRMAR que:

O elemento sensor não é um instrumento, mas faz parte integrante da maioria absoluta dos instrumentos industriais, sendo o componente do instrumento que converte a variável física de entrada para outra forma mais usável. Geralmente está em contato direto com o processo e dá a saída que depende da variável a ser medida.

O sensor eletrônico, por exemplo, recebe na entrada a variável de processo e gera na saída uma grandeza elétrica, como tensão, corrente elétrica, variação de resistência, capacitância ou indutância, proporcional a esta variável. Se tratando desses sensores, podemos afirmar, EXCETO:

Podemos denominar os instrumentos e dispositivos utilizados em instrumentação de acordo com a função que desempenham no processo.

A esse respeito, relacione o tipo de instrumento (coluna I) com as suas funções e características (coluna II).

Assinale a sequência CORRETA:

Os instrumentos de controle empregados na indústria de processos têm sua própria terminologia. Os termos utilizados definem as características próprias de medida e controle dos diversos instrumentos: indicadores, registradores, controladores, transmissores e válvulas de controle.

No que diz respeito à terminologia empregada e unificada entre os fabricantes, os usuários e os organismos que intervêm direta ou indiretamente no campo da instrumentação industrial, podemos AFIRMAR que o (a):
