Prova Completa: Professor da Educação Básica - Eletrotécnica (SEE-DF - CESPE / CEBRASPE

785270 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

R. Boylestad. Introdução à análise de circuitos. 10.a ed. São Paulo: Prentice Hall, 2004, p. 454 (com adaptações).

Tendo como referência o circuito mostrado na figura apresentada, julgue o item que se segue.

A soma aritmética das diferenças de potenciais v_R, v_L e v_C é igual ao valor eficaz da tensão de alimentação.

Provas

Questão presente nas seguintes provas

785269 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

R. Boylestad. Introdução à análise de circuitos. 10.a ed. São Paulo: Prentice Hall, 2004, p. 454 (com adaptações).

Tendo como referência o circuito mostrado na figura apresentada, julgue o item que se segue.

A reatância capacitiva do circuito é superior a 100 Ω.

Provas

Questão presente nas seguintes provas

785268 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Considerando que a tensão de uma fonte de alimentação tenha a forma e(t) = 1,41 × 12 sen(377 t + 45º) V, julgue o item seguinte. Se a tensão e(t) for aplicada a um resistor de 10 Ω, então o fasor corrente será

Provas

Questão presente nas seguintes provas

785267 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785267-1

R. Boylestad. Introdução à análise de circuitos. 10.ª ed. São Paulo: Prentice Hall, 2004, p. 374 (com adaptações).

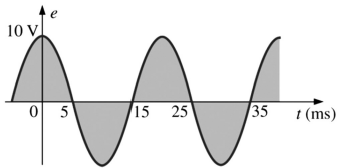

Considerando a figura precedente, que ilustra a forma de onda de uma fonte de tensão senoidal, julgue o item subsequente.

A frequência da fonte de tensão é igual a 100 Hz.

Provas

Questão presente nas seguintes provas

785266 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785266-1

R. Boylestad. Introdução à análise de circuitos. 10.ª ed. São Paulo: Prentice Hall, 2004, p. 374 (com adaptações).

Considerando a figura precedente, que ilustra a forma de onda de uma fonte de tensão senoidal, julgue o item subsequente.

O valor eficaz da fonte de tensão é de 10 V.

Provas

Questão presente nas seguintes provas

785265 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785265-1

R. Boylestad. Introdução à análise de circuitos. 10.ª ed. São Paulo: Prentice Hall, 2004, p. 374 (com adaptações).

Considerando a figura precedente, que ilustra a forma de onda de uma fonte de tensão senoidal, julgue o item subsequente.

Se a fonte de tensão for aplicada em um circuito formado por um resistor em série com um indutor, então a corrente no circuito também será senoidal.

Provas

Questão presente nas seguintes provas

785264 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785264-1

A figura apresentada mostra um circuito formado por doze resistores (de R1 a R12), agrupados em três blocos (A, B e C), e uma fonte de alimentação E(V). A respeito desse circuito, julgue o item a seguir.

Se cada resistor tem resistência de valor nominal R, então a resistência equivalente do bloco B é igual à resistência equivalente do bloco C.

Provas

Questão presente nas seguintes provas

785263 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785263-1

A figura apresentada mostra um circuito formado por doze resistores (de R1 a R12), agrupados em três blocos (A, B e C), e uma fonte de alimentação E(V). A respeito desse circuito, julgue o item a seguir.

Se cada resistor tiver resistência de valor nominal R, então, para determinado valor de E, o bloco A será o que dissipará maior potência.

Provas

Questão presente nas seguintes provas

785262 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785262-1

A figura apresentada mostra um circuito formado por doze resistores (de R1 a R12), agrupados em três blocos (A, B e C), e uma fonte de alimentação E(V). A respeito desse circuito, julgue o item a seguir.

Se cada resistor tiver resistência de valor nominal igual a 1 Ω e se a diferença de potencial entre os terminais do resistor R9 for de 1 V, o valor de E será de 20 V.

Provas

Questão presente nas seguintes provas

785261 Ano: 2017
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SEE-DF

Provas:

Professor da Educação Básica - Eletrotécnica
Provas ×

Enunciado 785261-1

A figura apresentada mostra um circuito formado por doze resistores (de R1 a R12), agrupados em três blocos (A, B e C), e uma fonte de alimentação E(V). A respeito desse circuito, julgue o item a seguir.

Se qualquer um dos resistores for desconectado do circuito, então o respectivo ramo ficará sem corrente.
