Foram encontradas 120 questões.
Respondida

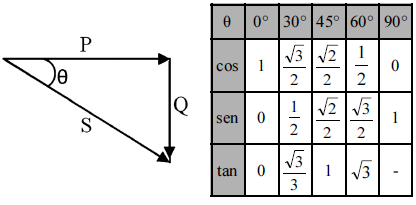

Na figura precedente, que representa um triângulo de potência de
um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa
figura e os dados da tabela, julgue o item subsecutivo.
Na forma retangular, a potência aparente de um circuito de
corrente alternada, de forma genérica, pode ser expressa
por
.
Respondida
Na figura precedente, que representa um triângulo de potência de
um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa
figura e os dados da tabela, julgue o item subsecutivo.
O fator de potência do circuito é igual a 0,5, indutivo.
Respondida
Na figura precedente, que representa um triângulo de potência de
um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa
figura e os dados da tabela, julgue o item subsecutivo.
Na forma fasorial, a potência aparente é igual a
.
Respondida
Na figura precedente, que representa um triângulo de potência de
um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa
figura e os dados da tabela, julgue o item subsecutivo.
O valor de Q, em módulo, é igual a √3 x 10 kVAr.
Respondida
Na figura precedente, que representa um triângulo de potência de
um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa
figura e os dados da tabela, julgue o item subsecutivo.
Se o fator de potência fosse alterado para unitário, os valores
das potências aparente e ativa do circuito seriam mantidos.
Respondida
Na figura precedente, que representa um triângulo de potência de
um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa
figura e os dados da tabela, julgue o item subsecutivo.
A potência ativa se assemelha à potência reativa na produção
de trabalho útil.
Respondida
R. Boylestad. Introdução à análise de circuitos. 10.a
ed.
São Paulo: Prentice Hall, 2004, p. 454 (com adaptações).

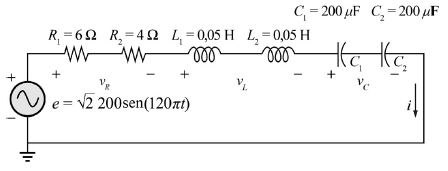

Tendo como referência o circuito mostrado na figura apresentada,
julgue o item que se segue.
A reatância indutiva do circuito é igual a 12π Ω.
Respondida
R. Boylestad. Introdução à análise de circuitos. 10.a
ed.
São Paulo: Prentice Hall, 2004, p. 454 (com adaptações).
Tendo como referência o circuito mostrado na figura apresentada,
julgue o item que se segue.
A reatância indutiva depende da frequência da fonte.
A reatância capacitiva, por sua vez, não varia com a alteração
da frequência.
Respondida
R. Boylestad. Introdução à análise de circuitos. 10.a
ed.
São Paulo: Prentice Hall, 2004, p. 454 (com adaptações).
Tendo como referência o circuito mostrado na figura apresentada,
julgue o item que se segue.
A potência ativa liberada pela fonte é função das resistências
e da corrente no circuito, sem a contribuição das indutâncias
e das capacitâncias.
Respondida
R. Boylestad. Introdução à análise de circuitos. 10.a
ed.
São Paulo: Prentice Hall, 2004, p. 454 (com adaptações).
Tendo como referência o circuito mostrado na figura apresentada,
julgue o item que se segue.
Na condição de impedâncias reativas iguais (
XL =
XC),
o circuito entra em ressonância e a impedância equivalente
torna-se mínima.
