A figura apresentada ilustra a situação em que um raio de luz monocromática incide na fronteira entre dois meios dielétricos diferentes, sendo parte desse raio refratada e outra parte refletida. Os índices de refração dos meios dielétricos são n₂ = 1,5 e n₁ = 1. Considerando essas informações, julgue o item subsequente. A velocidade de propagação da onda refletida é a mesma da onda incidente.

A figura apresentada ilustra a situação em que um raio de luz monocromática incide na fronteira entre dois meios dielétricos diferentes, sendo parte desse raio refratada e outra parte refletida. Os índices de refração dos meios dielétricos são n₂ = 1,5 e n₁ = 1. Considerando essas informações, julgue o item subsequente. A frequência do raio refratado é menor que a frequência do raio refletido.

A figura apresentada ilustra a situação em que um raio de luz monocromática incide na fronteira entre dois meios dielétricos diferentes, sendo parte desse raio refratada e outra parte refletida. Os índices de refração dos meios dielétricos são n₂ = 1,5 e n₁ = 1. Considerando essas informações, julgue o item subsequente. A velocidade de propagação do raio refratado é 2/3 da velocidade da luz no vácuo.

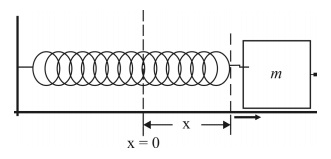

A figura precedente ilustra a situação em que um bloco, preso a uma mola, pode se deslocar sobre uma superfície horizontal lisa e sem atrito. O bloco tem massa m igual a 0,25 kg e, quando em movimento, a sua posição varia conforme a função x(t) a seguir. x(t) = (2,0 m) × cos[(4 rad/s) t + 2π/3 rad] Tendo como referência essas informações e assumindo 3,14 como o valor de π, julgue o item subsecutivo. A força (F) que a mola exerce sobre o bloco obedece à lei de Hooke e é descrita matematicamente pela relação F(x) = -4xN.

A figura precedente ilustra a situação em que um bloco, preso a uma mola, pode se deslocar sobre uma superfície horizontal lisa e sem atrito. O bloco tem massa m igual a 0,25 kg e, quando em movimento, a sua posição varia conforme a função x(t) a seguir. x(t) = (2,0 m) × cos[(4 rad/s) t + 2π/3 rad] Tendo como referência essas informações e assumindo 3,14 como o valor de π, julgue o item subsecutivo. Quando a velocidade do bloco é 6 m/s, a energia potencial elástica da mola é a menor possível.

As figuras I e II precedentes mostram um esquema experimental em que se utiliza a força elástica de uma mola para a determinação da força magnética gerada por uma corrente elétrica I_B que circula em um par de bobinas. Uma espira quadrada, de aresta L, está posicionada no centro das bobinas. Na figura I, que mostra a visão lateral do esquema, d é o diâmetro de cada bobina, é a distância entre as bobinas, l₀ é o comprimento da d 2 mola devido ao peso da espira no seu suporte e l, o comprimento da mola quando uma corrente i passa pela espira. Na figura II, que mostra uma visão frontal, z é o vão superior da espira quadrada. Considerando essas informações e as figuras apresentadas, julgue o próximo item. Se aumentar a distância entre essas bobinas, o campo magnético resultante também aumenta.

As figuras I e II precedentes mostram um esquema experimental em que se utiliza a força elástica de uma mola para a determinação da força magnética gerada por uma corrente elétrica I_B que circula em um par de bobinas. Uma espira quadrada, de aresta L, está posicionada no centro das bobinas. Na figura I, que mostra a visão lateral do esquema, d é o diâmetro de cada bobina, é a distância entre as bobinas, l₀ é o comprimento da d 2 mola devido ao peso da espira no seu suporte e l, o comprimento da mola quando uma corrente i passa pela espira. Na figura II, que mostra uma visão frontal, z é o vão superior da espira quadrada. Considerando essas informações e as figuras apresentadas, julgue o próximo item. Se K_m for a constante elástica da mola, então o valor medido da força magnética atuando na espira quadrada é K_m'(l - l₀).

As figuras I e II precedentes mostram um esquema experimental em que se utiliza a força elástica de uma mola para a determinação da força magnética gerada por uma corrente elétrica I_B que circula em um par de bobinas. Uma espira quadrada, de aresta L, está posicionada no centro das bobinas. Na figura I, que mostra a visão lateral do esquema, d é o diâmetro de cada bobina, é a distância entre as bobinas, l₀ é o comprimento da d 2 mola devido ao peso da espira no seu suporte e l, o comprimento da mola quando uma corrente i passa pela espira. Na figura II, que mostra uma visão frontal, z é o vão superior da espira quadrada. Considerando essas informações e as figuras apresentadas, julgue o próximo item. Na figura II, o vetor indução magnética gerado pelas bobinas tem módulo diretamente proporcional à corrente I_B e sua direção é perpendicular ao papel, sentido entrando na folha.

As figuras I e II precedentes mostram um esquema experimental em que se utiliza a força elástica de uma mola para a determinação da força magnética gerada por uma corrente elétrica I_B que circula em um par de bobinas. Uma espira quadrada, de aresta L, está posicionada no centro das bobinas. Na figura I, que mostra a visão lateral do esquema, d é o diâmetro de cada bobina, é a distância entre as bobinas, l₀ é o comprimento da d 2 mola devido ao peso da espira no seu suporte e l, o comprimento da mola quando uma corrente i passa pela espira. Na figura II, que mostra uma visão frontal, z é o vão superior da espira quadrada. Considerando essas informações e as figuras apresentadas, julgue o próximo item. A figura a seguir mostra os sentidos corretos da corrente IB nas bobinas da figura I, para que o campo magnético resultante na região da espira quadrada seja a soma dos campos de cada bobina e maior que zero.
