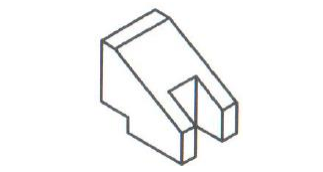

Observe a peça apresentada a seguir

Assinale a opção que melhor apresenta as vistas ortográficas dessa peça no 3º diedro.

No desenho de uma peça mecânica, são usados diferentes tipos de linha, como as indicadas a seguir.

Frequentemente, porém, essas linhas se superpõem e é necessário estabelecer uma precedência entre elas.

A esse respeito, assinale a opção que indica a ordem das linhas, das de maior precedência para as de menor precedência.

A figura a seguir apresenta uma engrenagem cilíndrica de dentes retos, com módulo 4.

Considerando que o cabeçote divisor da fresadora possui relação de divisão 60/1 e 15 furos, o diâmetro externo da engrenagem e o número de voltas necessário para a fresagem dessa engrenagem valem, respectivamente,

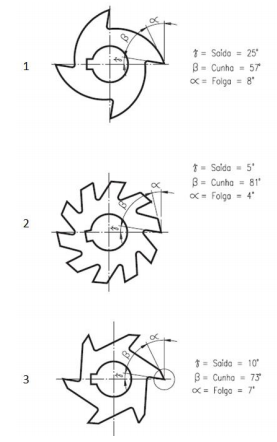

As figuras a seguir apresentam três tipos distintos de fresas.

Assinale a opção em essas fresas estão ordenadas da mais resistente para a menos resistente.

A figura a seguir apresenta um tipo de broca bastante utilizado na indústria mecânica.

Esse tipo de broca é mais adequado para furar peças de

A figura a seguir apresenta um corpo de prova utilizado em um ensaio de tração de um aço carbono com módulo de elasticidade igual a 200 GPa.

O corpo de prova é padronizado pela NBR 6892, possui diâmetro de 20 mm e coeficiente de proporcionalidade igual a 5,65. Sabendo que o alongamento da parte útil no limite elástico é de 0,1 mm, a tensão de limite elástico desse material vale

A figura a seguir apresenta um virabrequim, que é um elemento mecânico muito utilizado em motores à combustão.

Esse elemento pode ser fabricado, preferencialmente, a partir de ferro fundido

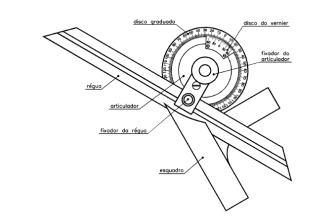

A figura a seguir apresenta um instrumento utilizado para a realização de medidas angulares.

Esse instrumento é conhecido como

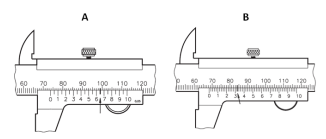

As figuras a seguir apresentam duas leituras (A e B) realizadas com dois paquímetros distintos com escalas principais em milímetros.

A soma das medidas indicadas em A e B vale:
