Um motor elétrico possui potência elétrica aparente igual a 500 VA e potência reativa indutiva de 300 Var. Sabendo que o seu rendimento é igual a 0,93, a potência mecânica desse motor, em HP, é de aproximadamente:

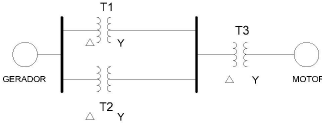

O diagrama unifilar simplificado apresentado na figura apresenta um sistema composto de um gerador, alimentando um motor por meio de três transformadores (T1, T2, e T3). A tensão e a potência de bases são 10 kV e 1.000 VA, no setor do gerador.

Dados:

I. T₁ e T₂ !$ \triangle !$10kV-Y2,5 kV; 1000 VA

II. T₃ !$ \triangle !$ 2,5 kV - Y400 V; 1000 VA

III. Motor: 400 V; 2000 VA e reatância subtransitória de 10%.

A reatância subtransitória do motor, em p.u., é:

Para realizar o paralelismo, como condição, os transformadores devem possuir obrigatoriamente o(a) mesmo(a):

Os materiais isoladores utilizados na fabricação de fios condutores para instalações elétricas de baixa tensão são PVC, EPR ou XLPE. Sabendo que o EPR e o XLPE suportam uma temperatura maior que o PVC, pode-se afirmar que para fios condutores de mesma bitola, em relação aos de PVC, os de isolação de EPR ou XLPE possuem:

Para a elaboração de um projeto elétrico, os engenheiros devem considerar a questão energética. Entre as diversas ações que podem ser adotadas, analise as afirmativas associadas a exemplos de medidas adotadas para conservação de energia.

I. o dimensionamento dos motores para que operem no máximo 70% de sua potência nominal.

II. a utilização das cargas ao longo do tempo, de modo a evitar a sobreposição de seus funcionamentos.

III. troca de equipamentos mais eficientes.

Está correto APENAS o que se afirma em:

Em uma instalação industrial existe uma torre de resfriamento de um sistema central de ar condicionado. Esta torre é dotada de uma grande hélice que é responsável gerar um fluxo de ar contrário ao fluxo de água a ser resfriada. Para aproveitar o fluxo de vento dessa hélice, foi instalado um gerador eólico para gerar energia elétrica em proveito da própria instalação. Nesse contexto, analise as afirmativas a seguir:

I. O aproveitamento do fluxo de vento que seria perdido aumentará a eficiência do sistema de ar condicionado.

II. O aproveitamento do fluxo de vento pelo gerador eólico diminuirá a eficiência do sistema de ar condicionado.

III. Esse aproveitamento somente será possível se o fluxo de vento da torre de resfriamento for muito maior que o fluxo necessário para o gerador eólico.

Está correto APENAS o que se afirma em:

Um equipamento elétrico trifásico na configuração estrela tem tensão de alimentação de 346 V. A sua potência ativa é 12000 W e potência reativa 9000 Var. A corrente elétrica nominal desse equipamento, em — ampéres, é aproximadamente igual a:

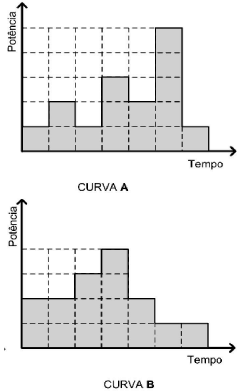

Duas edificações iguais, com a mesma energia consumida ao longo do mesmo tempo, apresentam as curvas de demanda, conforme as figuras abaixo.

A respeito dessas edificações pode-se afirmar que

Em um trecho de 200 km de uma linha de transmissão a impedância em série é igual a (0,008+0,02)0/km. A impedância mútua entre as fases dessa linha é de (/0,008)0/km. As impedâncias em série total, a de sequência direta e a de sequência inversa são, em O, respectivamente iguais a:

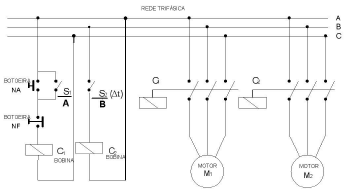

A figura abaixo representa um esquema de acionamento de dois motores. Nesse esquema observa-se que as chaves S; e S, podem ser acionadas pelas bobinas C, ou C,. Essas bobinas (C₁ ou C₂) estão representadas por A e B.

Deseja-se que, ao acionar a botoeira NA, o motor M, entre em operação antes do motor M,, e que permaneçam ligados até o acionamento da botoeira NF. Sabendo-se que S, é temporizado, para que o acionamento se dê da forma desejada, é necessário que:
