Na hierarquia digital plesiócrona (PDH), o canal que possui um quadro de 1536 bits e duração igual a 44,7!$ \mu s !$ é conhecido como

Com relação às fontes de sistemas de comunicações ópticas, assinale V para afirmativa verdadeira e F para a falsa.

( ) A operação de fontes baseadas em diodos emissores de luz (LED) são extremamente sensíveis a variações ambientais, pois a corrente de limiar é função da temperatura.

( ) Em fontes LED ideais, a potência do sinal luminoso é proporcional à intensidade de corrente.

( ) Fontes laser possuem maior potência óptica de saída e menor distorção harmônica quando comparadas com fontes LED.

As afirmativas são, respectivamente,

A dispersão é um dos principais fenômenos limitadores da taxa de transmissão em fibras ópticas. Em relação aos diferentes modos de propagação, existem três tipos de fibras ópticas diferentes: multimodo índice degrau, multimodo índice gradual, e monomodo. Uma dessas três fibras não possui o que se chama de dispersão intermodal e, portanto, apresenta o menor valor possível de dispersão total.

Sabendo disso, assinale a opção que apresenta, respectivamente, a fibra que possui dispersão intermodal, porém de menor valor, e a fibra com menor dispersão total.

Um sinal analógico possui energia significativa na faixa de frequências de 1 kHz a 4 kHz. Esse sinal passa por um processo de amostragem com taxa de amostragem 50% superior à frequência de Nyquist. Em seguida, o sinal amostrado passa por um quantizador com 1024 níveis, para finalmente ser codificado. Dessa forma, o sinal é digitalizado utilizando a técnica PCM.

A taxa de bits do sinal digital na saída do codificador é

Relacione os processos de modulação TDM, FDM e CDMA às suas propriedades, considerando que todos são implementados para uma mesma largura espectral:

1. FDMA

2. TDMA

3. CDMA

( ) Eficiência espectral aumenta com o número de usuários. Este processo possui uma proteção adicional contra interferência de múltiplos percursos.

( ) Eficiência é pouco afetada com o aumento do número de usuários. Este processo de modulação necessita de um sistema complexo de sincronismo.

( ) Eficiência é muito afetada com o aumento do número de usuários. Este processo de modulação necessita de um controle de potência de transmissão.

Assinale a opção que indica a relação correta, na ordem apresentada.

Em sistemas CDMA, a necessidade de geradores de sequências pseudo-aleatórias é comum. As sequências-M são as mais usadas em sistemas de espalhamento de frequências. Um método comum para gerar tais sequências usa registradores de deslocamento, dispositivos que armazenam, a cada pulso de clock, o bit apresentado em sua entrada.

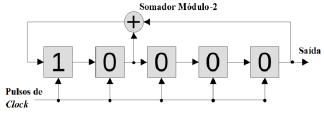

A figura a seguir apresenta um exemplo de gerador de sequências-M com 5 estágios, para o caso de um estado inicial de 1 0 0 0 0.

Na figura, cada quadrado representa um registrador de deslocamento, de tal forma que os primeiros 5 bits da sequência gerada são 0 0 0 0 1.

Sabendo disso, o comprimento total da sequência-M, antes que ela se repita, e os próximos 16 bits dessa sequência, após 0 0 0 0 1, (no formato hexadecimal), são, respectivamente,

Deseja-se modular um sinal m(t) utilizando o modulador abaixo, composto de dois moduladores AM idênticos, um oscilador na frequência angular !$ ω_o !$ e um somador ideal.

A saída s(t) é um sinal modulado em

Deseja-se medir a potência de saída de um amplificador balanceado utilizando-se um medidor de potência. O amplificador balanceado abaixo é composto de acopladores direcionais de 3 dB, dois amplificadores idênticos com ganho de 30 dB, e impedâncias de 50 !$ Ω !$. O sistema é baseado em 50 !$ Ω !$, o sinal na porta de entrada possui frequência de 4 GHz e potência média de 500 μW. Considerar log₁₀2=0,3.

A leitura da potência média no medidor de potência será

Uma antena possui um ganho máximo 20 vezes maior que o de uma antena dipolo de meia onda. A potência que efetivamente entra nos terminais dessa antena é de 3 dBm.

Sabendo que o ganho máximo de uma antena dipolo de meia onda é de 2,15 dBi, o valor que mais se aproxima da potência de saída (EIRP) na direção de máximo da antena é (

Considere um enlace de 12 km de distância na frequência de 7,5 GHz entre duas estações A e B. Em relação ao nível do mar, a estação A possui uma altura igual a 7,5 m e a estação B está a 37,5 m de altura. O terreno é plano e rugoso e possui um único obstáculo do tipo gume de faca. O obstáculo possui uma altura igual a 30 m, está localizado na linha de visada do enlace e está a 3 km da estação B. Sabe-se que o raio do elipsoide da 1ª Zona de Fresnel é dado por !$ \sqrt{{\large{λ d A^dB \over d_A+d_B}}} !$, em que !$ λ !$ é o comprimento de onda do sinal a ser transmitido e !$ d_A !$ e !$ d_B !$ são, respectivamente, a distância do ponto de observação às estações A e B. Analise as seguintes afirmativas relativas ao enlace, na condição de Terra plana:

I. A atenuação de espaço livre é inversamente proporcional à densidade do fluxo de potência de uma onda eletromagnética.

II. Se a estação A for elevada para uma altura igual a 37,5 m, a 1ª Zona de Fresnel encontra-se totalmente desobstruída pelo obstáculo e o enlace pode ser considerado em visada direta.

III. A atenuação de espaço livre !$ \left[ {\large{4 \pi (d_A+d_B) \over λ}} \right]^2 !$, é menor do que 120 dB.

É correto o que se afirma em
