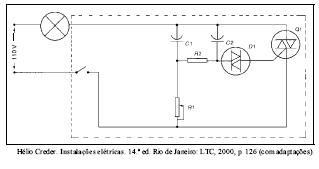

O circuito utiliza um resistor de resistência fixa, dois capacitores, um diodo e um transistor, sendo que o diodo controla o instante do disparo do transistor.

O circuito mostrado pode ser de um dimmer que controla uma lâmpada incandescente. O nível de intensidade da luz da lâmpada é controlado pela variação da resistência do reostato R1.

A figura abaixo mostra o esquema de ligação de uma lâmpada fluorescente tubular com o uso de um reator eletrônico simples.

Uma lâmpada PL é um tipo de lâmpada fluorescente que pode ser instalada no mesmo ponto onde se instalaria uma lâmpada incandescente, sem nenhum tipo de acessório.

Uma lâmpada incandescente de 60 W pode ser substituída por uma lâmpada PL que produza a mesma iluminância com consumo de energia elétrica consideravelmente menor e durabilidade maior.

As figuras I, II, III e IV a seguir, reproduzidas de Hélio Creder, Manual do instalador eletricista, Rio de Janeiro: LTC, 1995, p. 132-5, mostram, nessa ordem, uma seqüência correta para se emendarem condutores em derivação.

Considere que o condutor fase do circuito 1 tenha sofrido fusão no meio do eletroduto que liga os pontos de luz "b" e "d". Nesse caso, a reparação do defeito poderia ser feita da seguinte forma: eliminação do trecho do condutor compreendido entre o ponto do defeito e o ponto de luz "d"; emenda, ao condutor antigo, de um condutor de comprimento e seção transversal adequados; enfiação dos dois condutores emendados no eletroduto, de modo a estabelecer a conexão com o ponto de luz "d".

Todas as tomadas possuem tensão de 220 V.

Quatro interruptores comandam os quatro pontos de luz no teto, de iluminação incandescente.

Quase toda a fiação que interconecta as tomadas está em tubulações embutidas em parede ou no teto.
