Imediatamente antes da comutação da chave para a posição 2, a energia armazenada no campo magnético do indutor será superior a 10 nJ.

Em t = 2 s, menos de 50% da carga originalmente armazenada no capacitor terá sido dissipada através dos resistores de

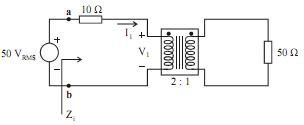

A impedância vista à esquerda dos pontos a e b, possui magnitude de

A potência elétrica ativa dissipada na carga de é superior a 10 W.

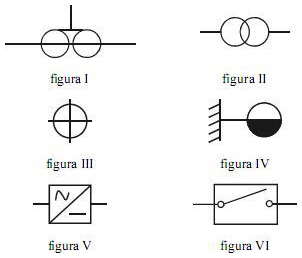

O símbolo da figura IV representa uma tomada para rádio e televisão.

O símbolo da figura III representa um ponto de luz de emergência na parede, com alimentação independente.

O símbolo da figura I representa um transformador de corrente de dois núcleos e o da figura II, um transformador de potência.

Os símbolos das figuras V e VI representam, respectivamente, um gerador e um disjuntor a seco.

Considere que um capacitor tenha sido projetado com duas placas metálicas paralelas, de mesmo formato e de 20 cm² de área das superfícies, separadas por uma distância de 1 mm, que é integralmente preenchida com material dielétrico de permissividade elétrica Nesse caso, aplicando-se uma diferença de potencial de 3.000 V entre as placas, a carga elétrica total armazenada pelo capacitor será inferior a 0,5 nC.

Considere que, no circuito mostrado no diagrama abaixo, o símbolo representa uma lâmpada. Se nenhum dos componentes desse circuito apresenta defeito de funcionamento, então a lâmpada acenderá.
