A tabela ilustrada abaixo é a tabela-verdade de uma porta lógica ou-exclusivo, com entradas A e B.

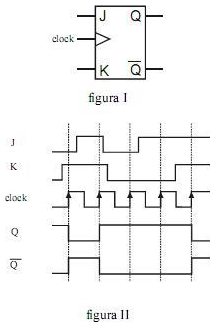

Considere um flip-flop do tipo JK, cujo diagrama está mostrado na figura I abaixo, em que o estado inicial é Q = 1 e em cujas entradas foram aplicados os sinais J e K, mostrados na figura II. Nessas condições, os sinais nas saídas flip-flop serão aqueles mostrados na figura II.

A ferrita é um material cuja permeabilidade magnética é inferior à do ar, razão pela qual o núcleo de diversos transformadores é constituído de lâminas superpostas desse material.

Se a resolução do mostrador digital de um amperímetro for definida como a razão entre o menor e o maior valor que possam ser visualizados, então um amperímetro com mostrador digital de quatro dígitos e meio terá resolução de 0,001%.

A opção entre os sistemas trifásico e monofásico para determinada instalação elétrica depende da quantidade e do tipo das cargas que devem ser alimentadas. Exclusivamente em termos de qualidade da potência instantânea suprida, a instalação trifásica pode ser superior à monofásica.

Se uma tensão de 3 V for aplicada à entrada de um voltímetro ajustado na escala de 5 V e esse instrumento tiver a exatidão (acurácia) de ± (25 ppm da leitura + 5 ppm da escala), em que ppm significa partes por milhão, então o erro associado à medição da tensão de 3 V será de ± 100 µV.

As interfaces com processadores de sinal digital próprios voltadas à captura de sinais de áudio por meio de computadores praticamente eliminaram o efeito de latência, reduzido a menos de 5 ms.

Para se realizar uma tomada em panorâmica, movimenta-se a câmera de vídeo para fora de seu eixo, no sentido horizontal (esquerda ou direita). Para esse fim, pode-se, ainda, utilizar recursos de afastamento e aproximação, por meio da articulação de lentes na objetiva da câmera ou durante a edição não linear.

Considere duas ondas sonoras de mesma frequência e amplitude, com 180° de diferença no ângulo de fase. Nessa situação, ocorre o denominado cancelamento, visto que, como se trata de ondas coincidentes, elas se anulam mutuamente.

Geralmente, um microfone é composto por um diafragma — responsável por perceber o movimento das ondas sonoras — e por um elemento gerador — responsável por transformar a variação do diafragma em sinais elétricos proporcionais aos movimentos das ondas sonoras.
