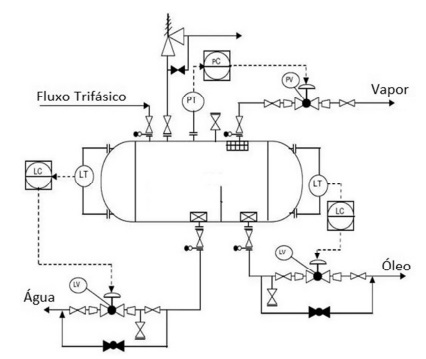

Com base no diagrama precedente, que fornece informações acerca do processo e da instrumentação para um separador e as respectivas fases, julgue o próximo item.

No diagrama, identificam-se três válvulas de controle: duas controladas por sinais dos controladores de nível, de acordo com informações de nível no interior do separador, e uma controlada pelo sinal do controlador de pressão, de acordo com a pressão no interior do mesmo separador; para as válvulas comandadas pelo nível no interior do separador, são previstos circuitos de by-pass.

Com base no diagrama precedente, que fornece informações acerca do processo e da instrumentação para um separador e as respectivas fases, julgue o próximo item.

Identifica-se, no diagrama, uma válvula de alívio de pressão, selecionada para abrir-se automaticamente durante um evento de sobrepressão, evitando-se um aumento da pressão interna do separador acima da pressão de projeto especificada ou da pressão máxima de trabalho admissível.

Com base no diagrama precedente, que fornece informações acerca do processo e da instrumentação para um separador e as respectivas fases, julgue o próximo item.

As linhas tracejadas indicam a transmissão de um sinal de natureza elétrica.

No que se refere à resistência dos materiais, julgue o item a seguir.

A lei de Hooke expressa uma relação linear entre a força e o alongamento obtido, e pode ser aplicada se o material se comportar de maneira linear elástica.

No que se refere à resistência dos materiais, julgue o item a seguir.

A tensão ( δ) é definida como o quociente do esforço (F) aplicado pela área da seção transversal (A) do corpo de prova, ou seja, δ = F/A. .

No que se refere à resistência dos materiais, julgue o item a seguir.

O ensaio de tração mede o nível de resistência e ductibilidade do material. Na figura abaixo, a seta indica o ponto de fratura do material.

No que se refere à resistência dos materiais, julgue o item a seguir.

Ao se aplicar tensão a um material em dada direção, o material, além de se deformar naquela direção, deforma-se também nas direções ortogonais; nesse caso, a relação entre a deformação ortogonal e a deformação na direção do carregamento aplicado denomina-se coeficiente de Poisson.

No que se refere à resistência dos materiais, julgue o item a seguir.

O ensaio de tração configura-se em um ensaio normatizado e apresenta como resultado a curva de tensão versus tração.

Julgue o próximo item, relativos a metalurgia física.

Um espectrômetro de raios X é um dispositivo que mede a intensidade das reflexões de raios X produzidas por um cristal e, para tanto, utiliza um aparelho eletrônico como um contador Geiger ou uma câmara de ionização.

Julgue o próximo item, relativos a metalurgia física.

Quando raios X são refletidos por átomos de vários planos paralelos igualmente espaçados, como os existentes nos cristais, a interferência construtiva somente ocorre sob condições muito restritas; e este fenômeno é governado pela lei de Bragg.
