Foram encontradas 370 questões.

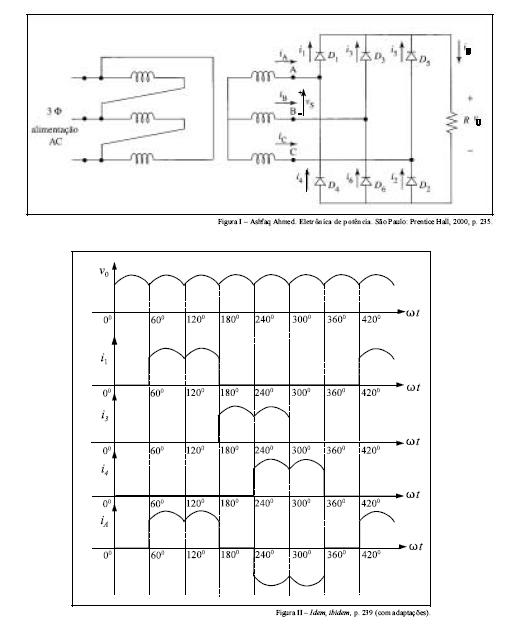

A figura I acima mostra o diagrama de um retificador trifásico não-controlado de onda completa em ponte que está funcionando perfeitamente. Esse retificador é alimentado por um transformador trifásico, com relação de transformação igual a 1:1, a partir de uma fonte trifásica senoidal equilibrada com tensão nominal de linha igual a vS. A figura II mostra os gráficos das formas de onda de algumas grandezas elétricas importantes do referido retificador. Considerando essas informações, julgue os seguintes itens.
Os gráficos mostrados confirmam a lógica de que a corrente iA é a composição das correntes i1 e i4.
Provas
A figura I acima mostra o diagrama de um retificador trifásico não-controlado de onda completa em ponte que está funcionando perfeitamente. Esse retificador é alimentado por um transformador trifásico, com relação de transformação igual a 1:1, a partir de uma fonte trifásica senoidal equilibrada com tensão nominal de linha igual a vS. A figura II mostra os gráficos das formas de onda de algumas grandezas elétricas importantes do referido retificador. Considerando essas informações, julgue os seguintes itens.
Se a carga alimentada pelo retificador fosse do tipo RL - resistiva e indutiva -, as formas de onda das correntes nos diodos seriam iguais às mostradas nos gráficos.
Provas
A figura I acima mostra o diagrama de um retificador trifásico não-controlado de onda completa em ponte que está funcionando perfeitamente. Esse retificador é alimentado por um transformador trifásico, com relação de transformação igual a 1:1, a partir de uma fonte trifásica senoidal equilibrada com tensão nominal de linha igual a vS. A figura II mostra os gráficos das formas de onda de algumas grandezas elétricas importantes do referido retificador. Considerando essas informações, julgue os seguintes itens.
A seqüência de fases da fonte de alimentação do retificador é ABC.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica de PotênciaFontes, retificadores e inversores estáticos

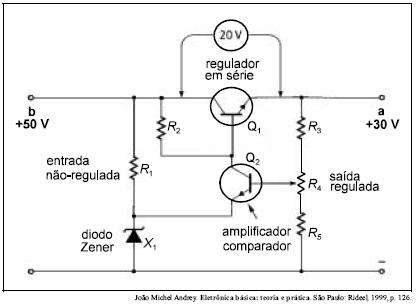

A figura acima mostra uma fonte de alimentação eletrônica regulada de 30 V de saída cuja entrada, não-regulada, é de 50 V. Com relação a essa fonte, julgue os itens seguintes.
Uma diminuição da tensão no ponto a causará diminuição da tensão na base de Q2, aumentando, assim, a corrente no coletor deste. Isso tornará a tensão na base de Q1 menos positiva que antes, fazendo que Q1 conduza menos, diminuindo, então, a queda de tensão e retornando a tensão de saída para o valor inicial.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica de PotênciaFontes, retificadores e inversores estáticos
A figura acima mostra uma fonte de alimentação eletrônica regulada de 30 V de saída cuja entrada, não-regulada, é de 50 V. Com relação a essa fonte, julgue os itens seguintes.
Q1 é um transistor npn responsável por produzir, nesse circuito, a queda de tensão necessária para manter a tensão de saída em 30 V.
Provas

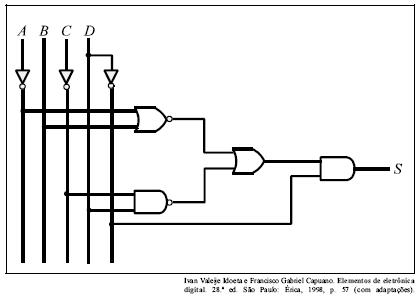

Julgue os itens que se seguem, relativos ao circuito lógico mostrado na figura acima.
Provas
A única técnica atualmente disponível para se controlar a velocidade de um motor de indução trifásico com rotor bobinado é por meio da variação da resistência do rotor.
Provas
- Transformadores e Máquinas ElétricasPrincípios BásicosControle Eletrônico de Máquinas Elétricas
- Transformadores e Máquinas ElétricasMáquinas Síncronas
Existem acionamentos que permitem o controle da velocidade de um motor síncrono trifásico.
Provas
Haja vista possuírem comutador, os motores CC têm, em geral, o mesmo nível de tensão nominal que os motores síncronos de potência equivalente.
Provas
- Transformadores e Máquinas ElétricasPrincípios BásicosPerdas, rendimento, torque, potência, ângulo de potência e funcionamento geral
Considere que o fragmento de texto abaixo tenha sido extraído de um relatório técnico.
Para a finalidade considerada, foi adquirido um transformador com dados nominais: 40 MVA, Dy1, 69 kV / 13,8 kV, R% = 1% e Z% = 8%. Esse transformador tem correntes nominais iguais a 579,71 A e 1.675,46 A, nos lados de alta e de baixa tensão, respectivamente.
Com relação às informações apresentadas nesse fragmento de texto, julgue os itens que se seguem.
A reatância percentual do transformador é superior a 7%.
Provas
