Foram encontradas 370 questões.
Acerca da operação de um elo de transmissão de energia elétrica em corrente alternada e sua avaliação com base no funcionamento de uma linha de transmissão longa, julgue o item abaixo.
O elo possui um limite físico acima do qual não é possível transmitir energia. O fator limitante nesse caso é a resistência da linha.
Provas
Em um sistema de transmissão de energia elétrica, é necessário manter o perfil de tensão por meio de fontes de compensação de reativo instaladas em locais adequadamente selecionados. Julgue os itens a seguir, acerca de equipamentos para compensação de potência reativa em um sistema elétrico de potência.
Compensadores estáticos de reativo são instalados em um sistema de transmissão de energia elétrica com a finalidade de estabilização de transitórios eletromecânicos. Esses equipamentos não devem ser utilizados para controle de tensão em regime permanente, pois são imprecisos para essa função quando comparados, por exemplo, aos compensadores síncronos.
Provas
Em um sistema de transmissão de energia elétrica, é necessário manter o perfil de tensão por meio de fontes de compensação de reativo instaladas em locais adequadamente selecionados. Julgue os itens a seguir, acerca de equipamentos para compensação de potência reativa em um sistema elétrico de potência.
Motores de indução em gaiola são normalmente utilizados para controle de potência reativa em situações de carga leve. Nessas situações, em geral, as tensões são elevadas e, por isso, torna-se necessário absorver a potência reativa que é gerada na rede elétrica.
Provas
Em um sistema de transmissão de energia elétrica, é necessário manter o perfil de tensão por meio de fontes de compensação de reativo instaladas em locais adequadamente selecionados. Julgue os itens a seguir, acerca de equipamentos para compensação de potência reativa em um sistema elétrico de potência.
Capacitores em derivação são adequados para controle de tensão em regime permanente e controle de potência reativa.
Provas

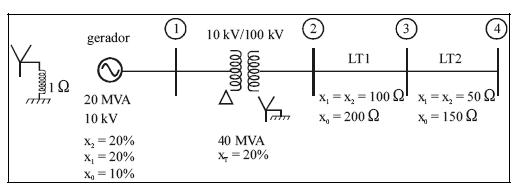

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.
Se ocorrer uma falta fase-terra na fase A da barra
, a tensão em regime permanente em uma das fases sãs dessa barra em falta apresentará magnitude inferior a 60 kV.
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.
Se o lado em estrela do transformador não fosse aterrado, a intensidade da corrente de curto-circuito fase-fase na barra seria nula.
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.
A linha de transmissão LT2, conectada entre as barras
e , não afeta as correntes de curto-circuito quando este ocorre na barra
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.
As correntes de falta fase-fase e fase-fase-terra na barra
têm intensidades diferentes.
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.
A magnitude da corrente de curto-circuito fase-terra (monofásico) na barra é igual a
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.
Um curto-circuito trifásico na barra
apresenta intensidade de corrente de curto-circuito inferior a 160 A.
Provas
