A tabela abaixo representa o hidrograma unitário de uma bacia hidrográfica para uma chuva de 10 mm e duração de 1h.

Considerando os valores apresentados, a vazão máxima, em m³/s, da onda de cheia formada por uma chuva de 30 mm, seguida por outra chuva de 20mm, ambas com duração de 1h, é:

O volume de água infiltrado em uma bacia hidrográfica com 4 Km² de área, com taxa de infiltração de 15 mm/h e retenção superficial de 5 mm, considerando a chuva uniformemente distribuída representada pelo hietograma apresentado na tabela abaixo, é:

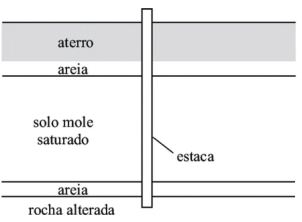

Considere a construção de um aterro, num curto período de tempo, numa extensa área, sobre uma camada de solo mole saturado, conforme desenho abaixo.

Sabendo-se que as estacas foram executadas antes do aterro, o efeito que a construção do aterro provoca é:

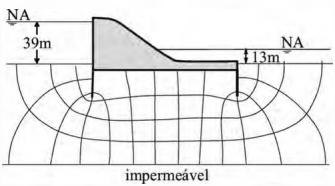

O desenho abaixo apresenta a seção transversal de uma barragem de concreto com uma cortina de vedação a montante e outra a jusante.

Nota: Considere números inteiros para canais de fluxo e intervalos de perda de carga.

Considerando a rede de fluxo apresentada, e sabendo que a permeabilidade do material de fundação é igual a10^-5 cm/s, o valor da vazão por metro linear que percola pela fundação da barragem é de:

Foi realizado um ensaio de permeabilidade de carga constante com fluxo ascendente para a determinação do coeficiente de permeabilidade de um solo arenoso homogêneo, conforme a configuração abaixo. A área transversal da amostra de solo era de 80cm², a vazão medida no ensaio foi de 0,2cm3/s e a permeabilidade do solo foi de 5x10^-3cm/s.

O valor correto da altura do nível d'água de entrada (h) é:

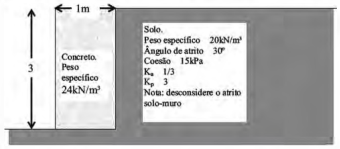

A figura abaixo apresenta um projeto de muro de arrimo, com as dimensões e propriedades de seus elementos principais.

Nesse caso. o fator de segurança ao tombamento vale:

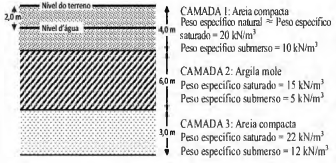

A figura apresenta um perfil geotécnico sobre o qual será construído rapidamente um aterro de grande extensão lateral. O aterro representa uma sobrecarga equivalente a 40kPa. Ao projetar esse tipo de obra é preciso determinar a distribuição da sobrecarga nas camadas do subsolo, especialmente na camada argilosa, mais suscetível a recalques.

Considerando-se esse problema, os valores de tensão vertical efetiva, na profundidade média da camada argilosa, antes da construção, logo após a construção e após o término do adensamento, são, respectivamente:

Nota: adote peso específico da água = 10 kN/m³

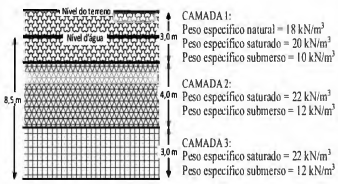

A figura apresenta um perfil geotécnico com três camadas de solo.

Considerando o ponto médio da Camada 2. os valores de poro- pressão e tensão vertical total são, respectivamente:

Nota: adote peso específico da água =10 kN/m³

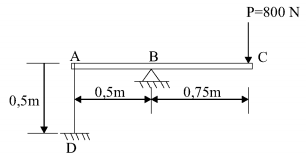

Uma viga ABC com rigidez à flexão EI=75kN m² é carregada por uma força P=800N na extremidade C e amarrada na extremidade A por um arame com rigidez axial EA=60kN, conforme mostrado na figura.

O deslocamento vertical do ponto A é:
