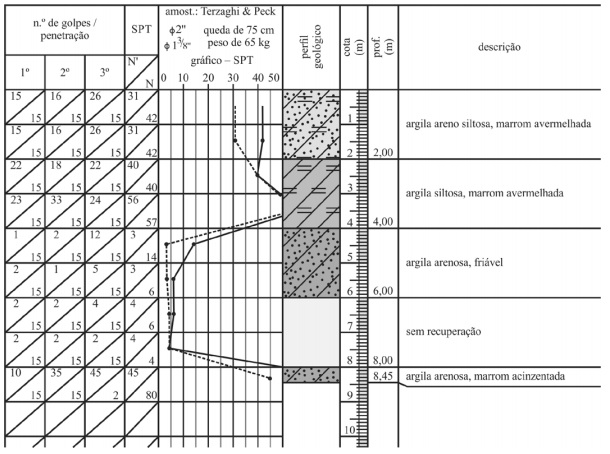

Considerando as informações apresentadas na figura precedente, assinale a opção correta acerca de relatórios de sondagens do tipo SPT (standard penetration test) e assuntos correlatos.

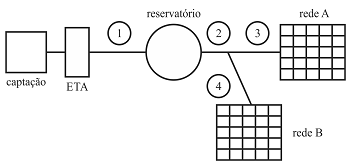

Um sistema de abastecimento está sendo projetado para atender duas redes (A e B). O sistema, representado na figura a seguir, conta com um reservatório para regularização das vazões. A vazão média requerida para o sistema é de 200 L/s, sendo 100 L/s para cada rede. Os coeficientes do dia de maior consumo e hora de maior consumo são, respectivamente, 1,2 e 1,5.

Nessa situação hipotética, as vazões de projeto, em L/s, dos segmentos 1 e 2 são, respectivamente, iguais a

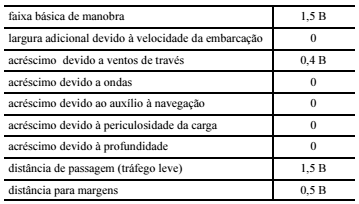

Um canal externo de acesso de mão dupla deve ser projetado para o tráfego de navios graneleiros de uma hélice, transportadores de minério, carregados. O vento predominante de través com o canal é moderado e as ondas são de pequena altura em toda a extensão do canal. O tráfego é leve, a visibilidade é geralmente boa e os auxílios à navegação são excelentes. As tabelas de projeto apresentam os seguintes dados:

Nessa situação hipotética, se o valor de boca (B) for igual a 50 m, então a dimensão do canal do projeto corresponderá a

No levantamento de campo para a construção de uma pequena central hidrelétrica (PCH), verificou-se, no local de construção, a altura de queda de 12 m e vazão de 250 L/s. Para essa PCH, foi projetada uma turbina em que há um injetor provido de uma aleta diretriz encarregada de regular o fluxo de água que ingressa na turbina regulada automaticamente por um servomotor hidráulico, conforme esquema a seguir. A turbina tem um número limitado de componentes, projeto simples e baixo custo de manutenção.

Nessa situação hipotética, o equipamento projetado é denominado turbina
