As matrizes de planejamento proveem um enfoque explícito para descrever requerimentos do negócio e, para sua especificação, precisam que o banco de dados esteja explicitamente modelado.

A medida de complexidade ciclomática avalia o número de caminhos de execução diferentes de um dado programa, sendo diretamente relacionada à facilidade de compreensão do programa. Calculada a partir da análise de um grafo dirigido, representa os possíveis caminhos de execução do programa, e desvios incondicionais contribuem para o aumento de valor desse cálculo.

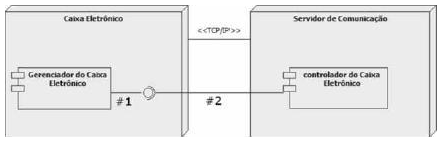

Nesse diagrama, é uma interface do tipo fornecida que descreve um serviço implementado; e é uma interface do tipo requerida. Tas interfaces podem ser substituídas, sem prejuízo, pelos relacionamentos de dependência e realização, respectivamente.

Os requisitos podem ser classificados como de domínio, funcionais, não funcionais, permanentes ou consequentes. Os requisitos de domínio podem ser uma declaração explícita do que o sistema não deve fazer ou, ainda, uma característica que o mesmo tenha de ter, como, por exemplo, a de, no máximo, 100 MB de tamanho; os funcionais detalham recursos que devem ser realizados pelo sistema; os permanentes originam-se da atividade principal da orientação; os consequentes são requisitos voláteis e podem se modificar ao longo do desenvolvimento do sistema.

Na figura mostrada, na notification, o serviço envia uma mensagem e a operação tem um único elemento de saída. O padrão request-response é pouco utilizado nos serviços SOAP.

Na figura, um diagrama UML de implantação é modelado juntamente com um diagrama de componentes, ambos voltados para a modelagem de aspectos físicos e estáticos de sistemas orientados a objetos.

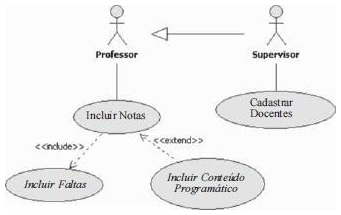

Tendo o diagrama UML da figura acima como referência, julgue o seguinte item.
