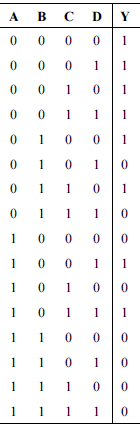

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y).Com relação a essa tabela e a sistemas digitais em geral, julgue o item subsequente.

A expressão booleana mínima, na forma soma de produtos,para a saída Y é dada por Y = B^.D + A^.D

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y).Com relação a essa tabela e a sistemas digitais em geral, julgue o item subsequente.

Caso o circuito apresentado na tabela acima seja implementado com portas TTL padrão, a velocidade de comutação será menor, se comparada à implementação desse circuito com portas CMOS. No entanto, o circuito com portas TTL padrão terá um consumo menor que o circuito com portas CMOS.

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y).Com relação a essa tabela e a sistemas digitais em geral, julgue o item subsequente.

A expressão booleana mínima, na forma produto de somas,para a saída Y é dada por Y = (B + D).(A + D)

Considere que, no circuito acima representado, a tensão de entrada do transformador T1 seja igual a 220 V_RMS e que a tensão, no secundário, seja igual a 22 V_RMS. Com relação a esse circuito, julgue o item a seguir.

O circuito apresentado na figura é uma fonte de tensão não regulada.

Considere que, no circuito acima representado, a tensão de entrada do transformador T1 seja igual a 220 V_RMS e que a tensão, no secundário, seja igual a 22 V_RMS. Com relação a esse circuito, julgue o item a seguir.

Caso a resistência de carga R_L seja trocada por outra com valor menor, haverá aumento da tensão de ondulação (ripple) na saída da fonte.

Considere que, no circuito acima representado, a tensão de entrada do transformador T1 seja igual a 220 V_RMS e que a tensão, no secundário, seja igual a 22 V_RMS. Com relação a esse circuito, julgue o item a seguir.

A tensão média no resistor de carga R_L é igual a 21,3 V.

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue o item que se segue.

A impedância de entrada observada na entrada v ₁ é maior que 10 kΩ.

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue o item que se segue.

A tensão de saída v_o é dada por v_o = 15v₂ - 10v ₁

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue o item que se segue.

O potencial elétrico na entrada inversora do amplificador operacional indiciado pela letra C é igual a um quinto do potencial de saída v_o

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue o item que se segue.

Na saída v_o, a impedância de saída é igual a 0 Ω.
