Prova Completa: Desenhista (TERRACAP - FUNIVERSA

1914678 Ano: 2010
Disciplina: Geografia
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

Cartografia

Em relação aos tipos de representação cartográfica, assinale a alternativa correta.

A

Mapas e cartas são termos sinônimos e correspondem ao mesmo tipo de representação.

B

Mapa é uma carta que representa uma área de extensão suficientemente restrita para que a sua curvatura não precise ser levada em consideração, e, em consequência, a escala possa ser considerada constante.

C

Escala pequena é uma característica das plantas.

D

Cartas apresentam destinação para fins temáticos, culturais e ilustrativos.

E

Carta é a representação no plano, em escala média ou grande, dos aspectos artificiais e naturais de uma área tomada de uma superfície planetária, subdividida em folhas delimitadas por linhas convencionais — paralelos e meridianos — com a finalidade de possibilitar a avaliação de pormenores, com grau de precisão compatível com a escala.

Provas

Questão presente nas seguintes provas

1914677 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

Acerca da representação em perspectiva cônica, é correto afirmar que

A

um ponto de fuga das retas verticais é conveniente de estabelecer quando as dimensões do objeto forem diminutas.

B

essa perspectiva é recomendável quando há, no objeto, muitos detalhes irregulares que devam ser explicitados.

C

tal perspectiva pode resultar em infinitas projeções para um mesmo objeto, de acordo com a posição dos pontos de fuga, do ponto de vista e do observador.

D

tal perspectiva pode resultar em infinitas projeções para um mesmo objeto, de acordo com a posição dos pontos de fuga, do ponto de vista e do observador.

E

quando o objeto está entre o ponto de vista e o plano de projeção, sua projeção resultará menor que ele.

Provas

Questão presente nas seguintes provas

1914676 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

A respeito dos fundamentos da perspectiva cônica, é correto afirmar que

A

os pontos de fuga são determinantes para a orientação das linhas paralelas que, na representação em perspectiva, são divergentes.

B

a linha do horizonte é a reta resultante da interseção do plano horizontal com o plano vertical de projeção.

C

a interseção do plano horizontal sobre o qual o objeto está apoiado e o plano de projeção determinam a linha de visada.

D

geometral é o plano que contém a linha do horizonte e o ponto de vista, situando-se na altura em que se considera o observador.

E

o centro de projeção, ou ponto de vista, está a uma distância finita do plano de projeção, e o objeto pode estar à frente ou atrás desse plano.

Provas

Questão presente nas seguintes provas

1914675 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

Na perspectiva cavaleira a 60º, o coeficiente de redução mais indicado para ser aplicado ao eixo de profundidade, atenuar a distorção dimensional e melhor representar o objeto é

Provas

Questão presente nas seguintes provas

1914674 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

No caso da projeção cilíndrica de objetos poliédricos e de revolução, a escolha do tipo de perspectiva pode facilitar a representação e a boa compreensão do objeto. A respeito disso, assinale a alternativa correta.

A

A perspectiva cavaleira reduz as dimensões dos três eixos do objeto em 2/3, 1/2 ou 1/3, conforme o tipo escolhido de 30º, 45º ou 60º

B

A perspectiva trimétrica pode ter de um a três pontos de fuga e é a que mais se assemelha à visão humana.

C

A projeção de circunferência em axonometria resulta em uma oval regular, construída com quatro arcos.

D

A perspectiva isométrica é a mais rápida de ser feita e é bastante apropriada para representação de objetos de pequena escala.

E

Na perspectiva oblíqua, as projetantes são perpendiculares ao plano de projeção, mas os objetos são girados horizontalmente em 30º, 45º ou 60º

Provas

Questão presente nas seguintes provas

1914673 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

A geometria descritiva fundamentou todas as representações contemporâneas de desenho projetivo, e seus princípios são equivalentes em diversas projeções. Assinale a alternativa que mostra a equivalência entre as projeções ortográficas e as épuras no primeiro diedro.

A

A projeção vertical e a vista frontal se diferenciam apenas pela supressão de linhas tracejadas nesta.

B

A vista lateral esquerda situa-se à esquerda da vista frontal por rebatimento do plano de perfil Alternativa 2-1

C

A vista lateral esquerda corresponde à projeção do objeto em um plano vertical auxiliar Alternativa 3-1

colocado à sua direita.

D

A projeção de um objeto no plano horizontal de projeção (π) corresponde à sua vista superior.

E

A vista inferior de um objeto é idêntica à sua projeção no plano horizontal, situada abaixo da linha de terra.

Provas

Questão presente nas seguintes provas

1914672 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

A perspectiva chamada de cavaleira tem construção rápida e é muito conveniente para

A

representar objetos de pequenas dimensões e aqueles que possuam circunferências na sua vista principal.

B

fazer a perspectiva realista de um edifício ou de algum objeto cujas dimensões são bastante desproporcionais entre si.

C

representar objetos que possuam detalhes irregulares ou circunferências nas suas faces de escorçamento.

D

traçar a perspectiva de um objeto cilíndrico, como eixos, posicionando-os paralelamente ao plano de projeção.

E

representar objetos que possuam grande profundidade, dispondo tal dimensão perpendicular ao plano de projeção.

Provas

Questão presente nas seguintes provas

1914671 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

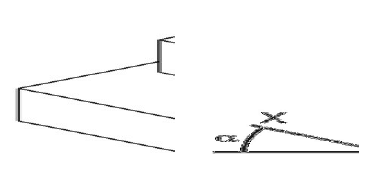

enunciado 1914671-1

Acerca da perspectiva mostrada na figura acima, é correto afirmar que

A

essa representação é dita isométrica, e os eixos x, y e z terão escorçamento de 0,816 se α e β forem iguais.

B

estarão em verdadeira grandeza se as projeções das arestas forem reduzidas pelo coeficiente de 2/3.

C

as arestas do objeto serão linhas isométricas se α e β forem iguais a 32,15°.

D

o ângulo β está em VG e mostra o ângulo que o eixo y faz com o plano horizontal de projeção.

E

o símbolo no canto inferior direito mostra as projeções dos eixos y e z e informa que estes formam um ângulo de 60º.

Provas

Questão presente nas seguintes provas

1914670 Ano: 2010
Disciplina: Design Gráfico
Banca: FUNIVERSA
Orgão: TERRACAP

Provas:

Desenhista
Provas ×

Todo desenho projetivo ortogonal tem por fundamento teórico a geometria descritiva. Acerca da geometria descritiva, assinale a alternativa correta.

A

A interseção entre o plano de projeção vertical e o plano de projeção horizontal define uma linha chamada de linha do horizonte.

B

Os planos de projeção vertical, horizontal e de perfil, perpendiculares entre si, dividem o espaço em oito quadrantes, chamados diedros.

C

Todo objeto ocupa uma posição no espaço, podendo cada elemento geométrico ter apenas uma projeção, no caso de pontos e retas de topo, ou duas, no caso dos demais.

D

A projeção vertical e a horizontal relativas aos pontos geométricos no espaço estarão sempre dispostas em uma linha de chamada paralela à linha de terra.

E

A geometria descritiva divide o espaço em quadrantes, chamados de diedros, que são definidos a partir da interseção entre o plano de projeção vertical e o de projeção horizontal.
