No circuito elétrico CC apresentado na figura acima, deseja-se calcular a corrente I_x. Para resolver o problema, optou-se por aplicar o princípio da superposição, técnica esta que permite obter separadamente as contribuições de cada fonte do circuito para a grandeza elétrica a ser calculada. Nesse contexto, é correto afirmar que as contribuições das fontes de 10 V, 5 V e 3 A para a corrente I_x serão, respectivamente, iguais a

O método das tensões de nó consiste em uma ferramenta de grande utilidade para a análise de circuitos elétricos, visto que permite a obtenção da tensão de cada nó do circuito em relação a uma dada referência. No circuito elétrico CC apresentado, assumindo o nó A e a referência nas posições indicadas, assinale a alternativa que apresenta a equação correta referente à análise nodal do nó A para cálculo da tensão de nó V_A.

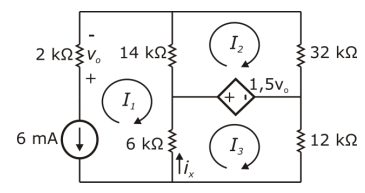

O circuito CC ilustrado acima é alimentado por uma fonte independente de corrente de 6 mA. Adicionalmente, o circuito contém resistores e uma fonte de tensão dependente, cujo valor é função da tensão sobre o resistor de 2 kΩ, conforme ilustrado. Ao analisar o circuito elétrico, as correntes de malha I₁, I₂ e I₃ indicadas na figura foram calculadas com o objetivo de obter o valor da corrente I_x que flui pelo resistor de 6 kΩ. Sabendo-se que I_x = I₃ – I₁, é correto afirmar que I_x será igual a

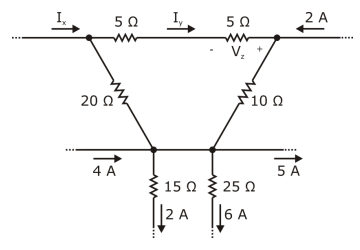

As Leis de Kirchhoff consistem em técnicas muito úteis no âmbito da análise de circuitos elétricos, visto que permitem a obtenção de relações de corrente e tensão que viabilizam a solução dos circuitos mesmo quando algumas grandezas elétricas do sistema não são conhecidas. No circuito ilustrado na figura acima, deseja-se calcular o valor das correntes I_x e I_y, bem como da tensão V_z. Assinale a alternativa que apresenta os valores corretos de I_x, I_y e V_z.

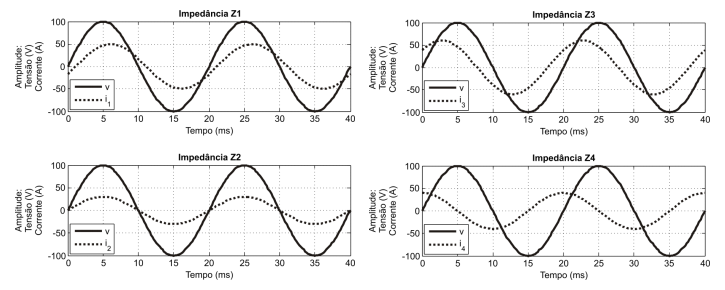

Resistores, indutores e capacitores são dispositivos tradicionalmente utilizados em circuitos elétricos CC e CA. Em um laboratório, quatro impedâncias, Z1, Z2, Z3 e Z4, de natureza desconhecida foram avaliadas em um ensaio. Basicamente, para facilitar a análise, usando um gerador de sinais, aplicou-se em cada impedância uma tensão alternada com valor de pico igual a 100 V e frequência de 50 Hz, enquanto, por meio de um osciloscópio, as formas de onda da tensão e da corrente nos elementos em estudo eram capturadas. A figura a seguir ilustra as formas de onda gravadas no osciloscópio.

Nesse caso hipotético, sabendo-se que as escalas de amplitude e tempo no osciloscópio foram ajustadas igualmente para as medições de tensão e corrente e assumindo-se que indutores e capacitores não foram aplicados em uma mesma impedância, é correto afirmar, com relação às impedâncias Z1, Z2, Z3 e Z4, que

Durante uma avaliação técnica das instalações de uma indústria, constatou-se que, em um determinado circuito elétrico CA, um conjunto de cargas monofásicas conectadas em paralelo estão absorvendo uma potência complexa igual a 350 + j740 VA. Ciente de que o fator de potência para este conjunto de cargas está abaixo do nível desejado, o diretor técnico da empresa solicitou a correção do fator de potência da referida instalação.

Nessa situação hipotética, assumindo-se que os elementos a serem utilizados no procedimento solicitado sejam ideais, é correto afirmar que

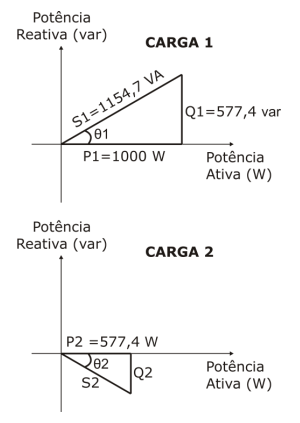

Os triângulos de potência são usualmente utilizados para representar a potência complexa relacionada a elementos instalados em circuitos elétricos que operem no regime de corrente alternada (CA). Nesses triângulos, é possível avaliar trigonometricamente o fator de potência do circuito e as potências aparente, ativa e reativa, por meio das quais se pode identificar a natureza da carga equivalente do circuito, ou seja, se esta é predominantemente indutiva, predominantemente capacitiva ou se tem característica resistiva. Com o objetivo de avaliar a natureza de duas cargas inseridas em um circuito CA, um engenheiro eletricista utilizou um osciloscópio para obter medições de tensão e corrente em cada um dos elementos. A partir dessas medições, parte dos triângulos de potência de cada elemento foram esboçados, conforme ilustrado acima.

Sabendo-se que o valor em módulo dos ângulos θ1 e θ2 é igual e assumindo-se que as medições realizadas pelo engenheiro eletricista, nesse caso hipotético, sejam confiáveis, é correto afirmar, no que se refere às cargas 1 e 2, que o fator de potência da carga 1 é
