No Microsoft Excel 2013, a fórmula =MÍNIMO(Orcamento1:Orcamento6!A10) tem a função de

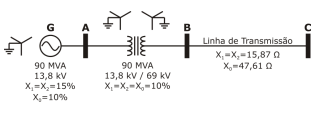

Na figura acima, apresenta-se o diagrama unifilar de um sistema elétrico trifásico hipotético que deve ser submetido a um estudo de curto-circuito. As potências nominais apresentadas são trifásicas e as tensões nominais indicadas são de linha. O objetivo do estudo é obter a corrente de sequência positiva durante curtos-circuitos francos na Barra C dos tipos trifásico e monofásico. Para tanto, deve-se considerar uma potência trifásica base de 90 MVA e uma tensão de linha base de 13,8 kV no gerador G, assumindo que a Barra C tenha uma tensão de 1,1/0º pu no instante de ocorrência do curto-circuito. Realizando corretamente os cálculos da referida análise, conclui-se que as correntes de sequência positiva, em pu, para os curtos-circuitos trifásico e monofásico aplicados na Barra C são iguais, respectivamente, a

Com o intuito de minimizar perdas no processo de transmissão de energia elétrica até os centros consumidores na saída de usinas geradoras, as tensões em níveis de geração são elevadas para níveis típicos de transmissão. Em redes elétricas trifásicas, a elevação das tensões é realizada por meio de transformadores trifásicos ou por bancos trifásicos de transformação compostos por um conjunto de três transformadores monofásicos interligados entre si. Na figura acima, apresenta-se o diagrama de interligação de um banco trifásico de transformadores que opera em um sistema elétrico com sequência de fases ABC. Na figura, considere-se que os enrolamentos de alta e baixa tensão alinhados na vertical estão acoplados por meio do núcleo ferromagnético dos transformadores, seguindo a polaridade indicada. Com relação aos códigos empregados na representação dos grupos de defasagem de transformadores trifásicos e bancos trifásicos de transformadores, é correto afirmar que a figura apresentada ilustra um banco do grupo

Em alguns diagramas unifilares, os relés de proteção utilizados são representados por meio de códigos, os quais são padronizados de acordo com a tabela ANSI. Por exemplo, no diagrama unifilar de uma dada subestação, foram utilizados os códigos 21, 67, 51 e 50, os quais, segundo a tabela ANSI, representam, respectivamente:

Além das diferentes tarifas de energia elétrica, desde 2015, a Agência Nacional de Energia Elétrica (ANEEL) vem aplicando o sistema de bandeiras tarifárias. O referido sistema possui diferentes bandeiras, as quais refletem os custos variáveis da geração de energia elétrica. Com base nas diferentes tarifas de energia elétrica e no sistema de bandeiras tarifárias, assinale a alternativa correta.

Em relação às máquinas síncrona e de indução, julgue os itens subsecutivos.

I Ao bloquear completamente o rotor de um motor de indução que se encontre energizado, o escorregamento percentual será igual a 100%.

II No projeto de uma máquina síncrona que irá operar em 60 Hz, quanto maior for a velocidade síncrona de operação prevista pelos projetistas, maior deverá ser o número de polos da máquina.

III Como regra fundamental para a construção de máquinas elétricas, sabe-se que a máquina síncrona deve utilizar necessariamente o rotor do tipo bobinado, enquanto a máquina de indução deve utilizar necessariamente o rotor do tipo gaiola de esquilos.

Assinale a alternativa correta.

Em sistemas elétricos de potência, é comum a ocorrência de falhas em seus componentes, entre as quais merecem destaque os curtos-circuitos. Esse tipo de distúrbio resulta em correntes elevadas que circulam na rede elétrica, podendo colocar em risco os equipamentos interligados, bem como os próprios usuários do sistema. Por isso, esquemas de proteção são empregados, os quais possuem como principal função a detecção da falha para posterior desconexão da porção do sistema que esteja operando fora dos limites de segurança previstos. Com base nessas informações, assinale a alternativa correta no que diz respeito a relés de proteção e suas funções.

Os transformadores para instrumento, a exemplo do transformador de potencial (TP) e do transformador de corrente (TC), são equipamentos de fundamental importância para as redes elétricas, visto que permitem um adequado funcionamento dos instrumentos de medição e proteção sem que sejam necessárias medições nos níveis nominais de tensão e corrente do circuito principal. A respeito do funcionamento dos transformadores para instrumento e dos diferentes tipos de TP e TC, julgue os itens subsequentes.

I Por questões de custo de produção, os transformadores de potencial do tipo capacitivo são utilizados predominantemente em sistemas elétricos com tensão nominal de até 138 kV, de forma que, em sistemas com tensão superior, a medição das tensões é tipicamente realizada por meio dos transformadores de potencial do tipo indutivo.

II Os transformadores de corrente do tipo barra são aqueles cujo enrolamento primário é constituído por uma barra fixada através do núcleo do transformador.

III O divisor de tensão formado pela coluna capacitiva dos transformadores de potencial do tipo capacitivo tem duas principais funções: reduzir a tensão do circuito primário com o objetivo de viabilizar o uso de um TP interno com tensão primária reduzida; e acoplar o transmissor e o receptor Carrier para transmissão e recebimento de dados informativos do sistema elétrico.

Assinale a alternativa correta.

Em algumas situações, a análise de circuitos elétricos se baseia no que acontece em um par específico de terminais. Nesse contexto, os teoremas de Thévenin e Norton figuram como técnicas de grande utilidade, pois são capazes de reduzir qualquer circuito linear em versões simplificadas compostas, em ambos os casos, por uma fonte e uma impedância. Em relação às características dos circuitos equivalentes de Thévenin e Norton, bem como ao processo de obtenção de ambos os circuitos, assinale a alternativa correta.
