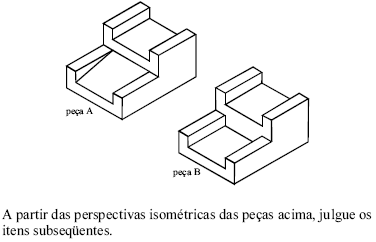

O desenho abaixo corresponde à vista frontal da peça A.

A vista superior da peça A possui a seguinte representação.

A vista superior da peça B possui a seguinte representação.

As vistas laterais das peças A e B são idênticas.

Na construção do modelo prismático abaixo, foram retirados de um prisma retangular dois prismas retangulares truncados.

O tetraedro regular é um prisma triangular cuja base corresponde a um quadrado e cujas faces são formadas por triângulos eqüiláteros.

O prisma é um sólido geométrico limitado por polígonos. O prisma retangular é composto por 8 faces, 12 arestas e 6 vértices.

A deformação linear ocorre quando são traçados segmentos de reta oblíquos em relação ao plano de projeção.

Em vista ortográfica, um segmento de reta perpendicular ao plano de projeção será representado por um ponto.

A representação gráfica abaixo, reproduzida de Maria Miceli (Desenho Técnico Básico. Livro Técnico, 2008, p. 21), exemplifica o sistema de projeção cônica.
