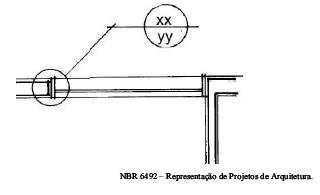

No detalhamento de um projeto de arquitetura, utiliza-se a representação gráfica abaixo para indicar a localização de um detalhe em determinada prancha ou uma prancha no conjunto total das pranchas que compõe o projeto. As letras xx devem indicar o número do desenho na folha e as letras yy devem indicar o número da folha.

No desenho de detalhamento de arquitetura, as bancadas em mármore devem ser representadas com as seguintes convenções.

O desenho abaixo indica a representação de uma cota de nível em corte.

Linhas de silhuetas devem ser representadas na mesma espessura que as linhas de eixo.

As linhas de cota devem estar sempre fora do desenho, salvo em casos de impossibilidade, e quando a dimensão a cotar não permitir a cota na sua espessura, deve-se colocar a cota ao lado, indicando seu local exato com uma linha.

Linhas de cotas, de eixo ou coordenadas devem ser representadas com espessura de ± 0,1 mm.

De acordo com a NBR 6492 linhas tracejadas com traço e ponto são indicadas para representar projeções de pavimentos superiores, marquises e balanços.

A planta de situação representa o projeto como um todo e deve conter, além do projeto de arquitetura, todas as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.

A planta da edificação corresponde à vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência.

A NBR 6492 estabelece que, para aprovação em órgãos oficiais, a planta de situação deve conter informações completas sobre a localização do terreno.
