Foram encontradas 2.578 questões.
Considere que uma onda plana incida normalmente, a partir de um meio dielétrico, sobre a superfície plana de um condutor elétrico perfeito. Nessa situação, julgue os itens que se seguem.
Após a incidência da onda sobre o condutor, haverá formação de uma onda estacionária no meio dielétrico.
Provas
Considere que uma onda plana incida normalmente, a partir de um meio dielétrico, sobre a superfície plana de um condutor elétrico perfeito. Nessa situação, julgue os itens que se seguem.
A onda incidente será parcialmente transmitida para o interior do condutor.
Provas
Com relação à onda transversal eletromagnética (TEM), julgue os próximos itens.
A orientação na qual aponta o campo magnético de uma onda TEM é denominada polarização da onda.
Provas
Com relação à onda transversal eletromagnética (TEM), julgue os próximos itens.
Em uma onda TEM, os campos elétrico e magnético, que estão em um plano transversal à direção de propagação da onda, estão em fase no tempo e em quadratura no espaço.
Provas
Considere a linha de transmissão coaxial infinitamente longa, cuja seção transversal está mostrada na figura acima, constituída de dois cilindros concêntricos, com eixos ao longo do eixo z. Nessa linha, o condutor interno tem raio r 1 e é percorrido por uma corrente I; o condutor externo tem raio interno r 2 e espessura d e é percorrido por uma corrente de retorno -I. Ambas as correntes são uniformemente distribuídas em cada condutor e ambos os condutores têm permeabilidade magnética igual à do espaço livre. A partir dessas informações, julgue os itens a seguir.
O fluxo magnético no interior do condutor interno, em Wb, é igual a µ0 × I × r12 , em que µ0 é a permeabilidade magnética do espaço livre, em H/m.
Provas
Considere a linha de transmissão coaxial infinitamente longa, cuja seção transversal está mostrada na figura acima, constituída de dois cilindros concêntricos, com eixos ao longo do eixo z. Nessa linha, o condutor interno tem raio r 1 e é percorrido por uma corrente I; o condutor externo tem raio interno r 2 e espessura d e é percorrido por uma corrente de retorno -I. Ambas as correntes são uniformemente distribuídas em cada condutor e ambos os condutores têm permeabilidade magnética igual à do espaço livre. A partir dessas informações, julgue os itens a seguir.
A intensidade do campo magnético em um ponto para o qual r > (r2 + d), conforme ilustrado, decai de forma inversamente proporcional à distância radial r ao eixo da linha de transmissão.
Provas
A respeito de conversores estáticos do tipo inversor (conversor CC-CA), julgue os itens subseqüentes.

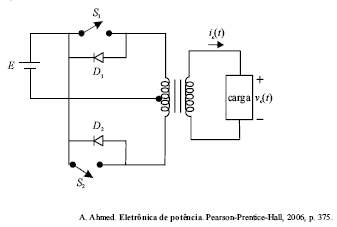

Considerando-se que o circuito mostrado na figura a seguir consista em um inversor com terminal central, no qual a tensão na carga — vc (t) — seja ajustada mediante o controle da duração do tempo de chaveamento das chaves S1 e S2, é correto afirmar que essas chaves devem ficar ora ligadas, ora desligadas, mas em momentos diferentes.
Provas
A respeito de conversores estáticos do tipo inversor (conversor CC-CA), julgue os itens subseqüentes.
O controle da tensão de saída no inversor pode ser efetuado por modulação de largura de pulso (PWM).
Provas
Se o capacitor ficar em curto-circuito, a constante de tempo do circuito resultante será negativa.
Provas
A tensão vc(t) pode ser corretamente determinada por meio da expressão
Provas
