A respeito de execução de medição e pagamentos, assinale a opção que apresenta corretamente fato regular em serviço de fiscalização de obra pública.

A respeito de equipamentos utilizados em subestações de alta tensão, assinale a opção correta.

Determinado motor síncrono, que possui potência nominal de 5 kVA, consome 3 kW ao acionar uma carga mecânica. Além de acionar a carga mecânica, se esse motor for utilizado também para melhorar o fator de potência da instalação, a quantidade máxima de potência reativa, em kVAr, que ele pode gerar, nessa condição, sem ultrapassar seu valor nominal de potência aparente, é igual a

Uma das formas de se classificar o gerador de corrente contínua é quanto ao tipo de ligação de seu enrolamento de campo. Em relação ao gerador em que o enrolamento de campo está em série com o enrolamento de armadura, assinale a opção correta.

Os equipamentos de subestação de alta tensão que são instalados, respectivamente, em série e em paralelo ao circuito de alta tensão incluem

Para efeitos legais, a anotação de responsabilidade técnica (ART) e a ART de obra ou serviço de rotina, denominada ART múltipla, são os instrumentos que definem os responsáveis técnicos pelo desenvolvimento de atividades técnicas relacionadas às profissões que compreendem o sistema CONFEA/CREA. A respeito desses instrumentos e aplicação para obra ou serviço cuja atividade técnica tenha se iniciado em 2012, assinale a opção correta.

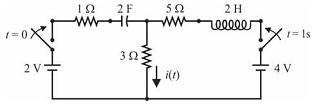

No circuito acima, as chaves são fechadas em momentos diferentes, de modo que as duas fontes de tensão CC, juntas, passam a alimentar o circuito somente a partir de 1 s. Nesse caso, considerando que o indutor e o capacitor não possuam energia armazenada no instante t = 0, a corrente i(t) em regime permanente é igual a

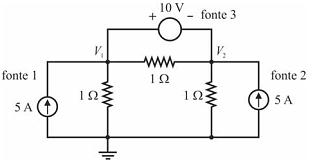

O circuito ilustrado acima é alimentado por três fontes: fonte 1 e fonte 2 são de corrente, e fonte 3, de tensão. Considerando que as perdas nesse circuito são desprezíveis, é correto afirmar que a

Um motor de indução trifásico do tipo gaiola de esquilo, com seis terminais acessíveis, possui tensão nominal igual a 220 V na situação em que seus enrolamentos são conectados em triângulo. Deseja-se conectá-lo a uma rede elétrica trifásica, em que a tensão nominal de linha é de 380 V e que a partida do motor seja efetuada por meio de chave estrela-triângulo. Nesse caso, é correto afirmar que

Um transformador real pode ser modelado, por um circuito elétrico equivalente, como a conexão de um transformador ideal acrescido de componentes em série e em paralelo, representando os desvios em relação às condições ideais. Acerca de transformadores, assinale a opção correta.
