Um bastão condutor, que conduz a corrente constante I = 10 A, desloca-se com velocidade constante v para a direita sobre trilhos condutores, conforme ilustrado na figura acima. A indução magnética B no local por onde o bastão se desloca é estática e igual, em módulo, a 0,5 T. A separação d entre os trilhos e a resistência R, que fecha o circuito, é igual a 40 cm. Assumindo que a espessura dos trilhos no plano da figura mostrada é desprezível em comparação com a distância d, assinale a opção que apresenta, respectivamente, a intensidade da força magnética, em newton, que atua sobre o bastão e a direção da força.

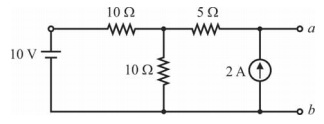

O circuito acima é parte de uma rede elétrica linear que deve ser reduzida a um circuito equivalente entre os terminais a-b, que deve ser constituído por uma fonte de tensão em série com uma resistência. Nesse caso, os valores da tensão e da resistência equivalente que satisfazem aos requisitos do circuito equivalente de interesse são, respectivamente, iguais a

Acerca do dimensionamento do condutor neutro, conforme as prescrições da norma brasileira para instalações elétricas de baixa tensão, assinale a opção correta.

A ruptura dielétrica ocorre em todos os materiais dielétricos reais (não ideais) e depende da duração que o campo elétrico é aplicado. O menor valor de campo elétrico para o qual essa ruptura ocorre denomina-se

Um gerador trifásico, conectado em estrela, alimenta, através de quatro condutores, uma carga desequilibrada composta pelas seguintes resistências por fase: R_A = 1,0 Ω, R_B = 1,0 Ω e RC = 1,1 Ω, também conectada em estrela. Ao analisar o circuito utilizando componentes simétricas, é correto afirmar que a(s) componente(s) de sequência

Em relação aos arranjos típicos de subestação, assinale a opção correspondente ao arranjo mais indicado para subestação tecnicamente capaz de permitir elevado fluxo de potência, e que deve ter a mais elevada segurança contra perdas de carga.

Com relação a condutores elétricos, assinale a opção correta.

O equipamento de subestação de alta tensão que tem a finalidade de ceifar a forma de onda da tensão, quando determinado valor limite de tensão é ultrapassado, mesmo que de forma transitória, é o(a)

A figura acima ilustra um esquema de propagação de ondas eletromagnéticas planas e uniformes nos meios 1 e 2, ambos sem perdas. O meio 2 é caracterizado por permissividade dielétrica igual ao dobro da permissividade dielétrica do meio 1 e permeabilidade magnética igual a 1/8 da permeabilidade magnética do meio 1. Um plano vertical separa os dois meios, de modo que a onda incidente faz um ângulo todos com relação a um plano horizontal. Com base nessas informações, assinale a opção correta a respeito das ondas que se propagam nos dois meios.
