O diagrama na figura acima representa o ciclo de

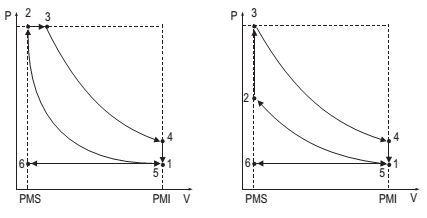

As linhas 2-3 dos diagramas indicadores P x V do ciclo padrão ar de Otto e do ciclo padrão ar de Diesel correspondem respectivamente a

A barra rígida de um mecanismo está sujeita a duas forças, F_A e F_B, atuantes nos pinos A e B, respectivamente, conforme indicado na figura.

Sendo a relação de módulos dessas forças F_A/F_B = 2, o movimento da barra será tal que sua

A parede ilustrada na figura possui 0,2 m de espessura e 0,4 W/m.K de condutividade térmica. A taxa de transferência de energia por condução através de 1 m² de área da parede é 0,2 kW.

Qual a diferença de temperatura entre os lados da parede, em K?

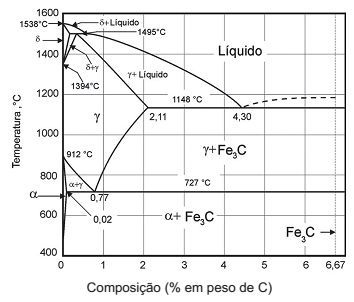

Para o diagrama Fe-C acima, associe as características da liga com seu teor de carbono correspondente.

I - Solubilidade máxima de carbono no ferro gama

II - Composição do aço eutetoide

III - Solubilidade máxima de carbono no ferro alfa

IV - Composição eutética da liga

P - 0,02% de C

Q - 0,77% de C

R - 4,30% de C

S - 2,11% de C

T - 6,67% de C

As associações corretas são:

A viga de três apoios, mostrada na figura acima, é estaticamente indeterminada porque a quantidade de reações de apoio incógnitas e a quantidade de equações estabelecidas pelas condições estáticas são, respectivamente,

A figura mostra uma viga engastada-livre de seção transversal retangular, sujeita a uma força F atuante na extremidade livre.

Os pontos da viga onde atuam a maior tensão normal de tração e a maior tensão cisalhante são, respectivamente, os pontos

O escoamento de um fluido incompressível passa de uma tubulação de diâmetro D para outra de diâmetro D/2 através de um bocal, conforme mostrado na figura acima.

Se a vazão na saída é de 0,01 m³ /s, para uma área de saída de 200 cm² , a velocidade na entrada, em m/s, é de
