O Texto II apresenta ora argumentos, ora apenas informações.

O fragmento que apenas contém uma informação em vez de apresentar argumento a favor da regulamentação das drogas hoje ilícitas, é:

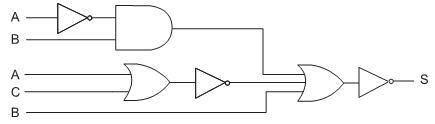

Para o diagrama lógico apresentado, qual é a expressão que representa a saída lógica S?

A figura acima mostra o diagrama de acionamento da bobina de uma contator. A mesma lógica de acionamento pode ser reproduzida por um CLP (Controlador Lógico Programável), o qual pode ser programado utilizando a linguagem ladder. O diagrama ladder que possui a mesma lógica do circuito da figura acima é

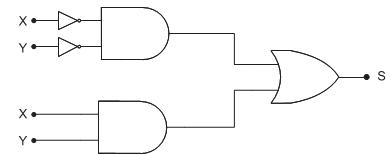

A figura acima mostra um circuito lógico, em que S é a função lógica, e X e Y são variáveis lógicas.
A equação booleana de S, em função de X e Y, é

Em uma instalação elétrica, há três circuitos trifásicos a quatro fios. Sabe-se que os circuitos são equilibrados, que não há presença de terceiro harmônico e que o condutor neutro é protegido contra sobrecorrente. As bitolas dos condutores de fase de cada circuito são, respectivamente, 25 mm² , 35 mm² e 70 mm² .
De acordo com essas informações e considerando-se a norma ABNT NBR 5410:2004, os valores, em mm² , das bitolas dos condutores neutros desses circuitos, respectivamente, são:

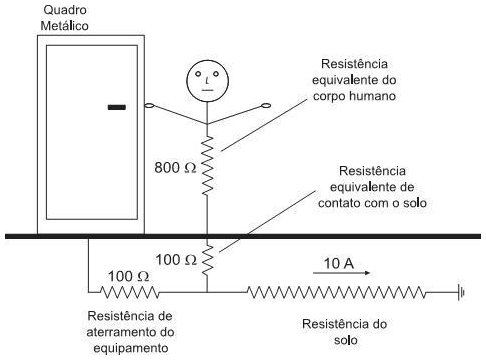

A figura acima mostra, de forma simplificada, um indivíduo em contato com um quadro metálico de distribuição acidentalmente energizado. A corrente de curto-circuito fase-terra é de 10 A, conforme indicado na figura.
De acordo com as informações apresentadas, o valor, em volts, da tensão de toque a que esse indivíduo está submetido é

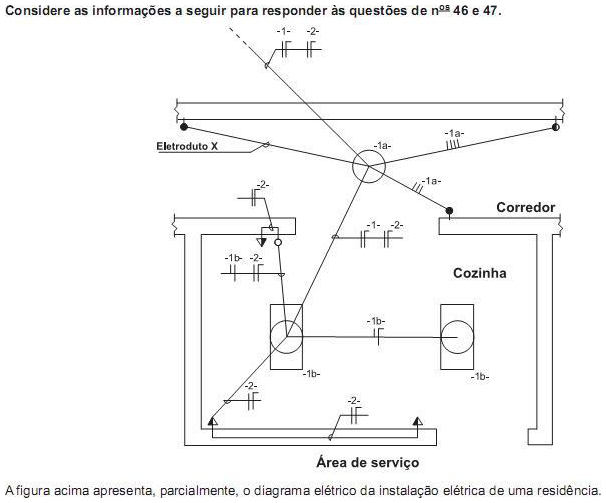

Para dimensionamento dos condutores do circuito -2-, considerando-se que as tomadas são de uso geral, então, o valor, em VA, da potência total mínima a ser atribuída a esse circuito é

De acordo com as informações apresentadas, a representação dos condutores que passam pelo Eletroduto X é

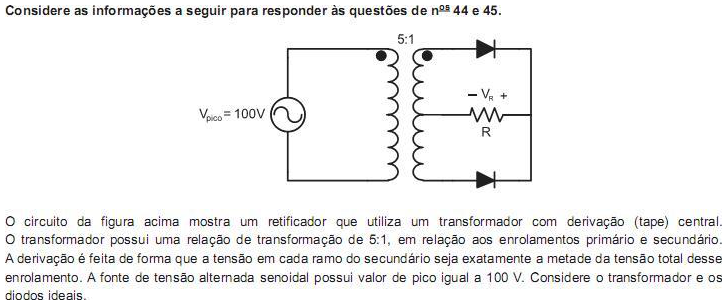

Qual a tensão máxima (tensão de pico), em volts, que haverá nos terminais de cada um dos diodos quando eles estiverem com polarização reversa no circuito?

De acordo com a polaridade indicada na figura, qual a forma de onda da tensão V_R nos terminais da resistência R?
