Considere-se o efeito das relações entre as dimensões principais de um navio nos diversos sistemas e subsistemas que o compõem.

Nesse contexto, verifica-se que a razão entre a boca e o calado (B/T) está fortemente ligada à sua

Considere as afirmativas a seguir, feitas em relação aos esforços que atuam sobre as estruturas de navios.

I – Quando um navio se encontra em uma onda cujo comprimento é igual ao seu, e o cavado da onda coincide com a posição de sua seção mestra, são produzidos esforços que induzem o alquebramento.

II – A principal fonte de carregamentos que causam danos por fadiga à estrutura primária de navios são as ondas do mar.

III – O efeito de sloshing pode ser evitado navegando-se com os tanques completamente cheios.

IV – A ocorrência de slamming deve ser considerada no dimensionamento da estrutura, pois pode causar danos, principalmente à estrutura da popa do navio.

Estão corretas APENAS as afirmativas

Após realizar o teste de inclinação de um navio, um engenheiro naval realizou, em relação ao peso obtido na condição do teste, o seguinte procedimento:

I - Adicionou o peso referente à tripulação e a seus pertences.

II - Manteve o peso referente às quantidades de óleo combustível e de aguada existente a bordo.

III - Subtraiu o peso do diesel gerador de emergência do navio que não se encontrava instalado a bordo.

Analisando-se a sequência de eventos acima, verifica-se que para obter o peso leve do navio o procedimento está

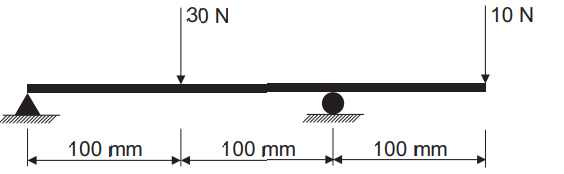

A Figura abaixo mostra uma viga biapoiada com duas cargas concentradas.

O valor do momento fletor máximo, em N. mm, que atua nessa viga é

Um mesmo carregamento é aplicado a duas vigas engastadas em balanço de mesmo comprimento, sendo uma feita em aço, e outra, em alumínio. As vigas apresentam o mesmo valor de deflexão nas extremidades livres, e os dois materiais permanecem em regime elástico.

A razão entre o momento de inércia da viga de alumínio e o da viga de aço é

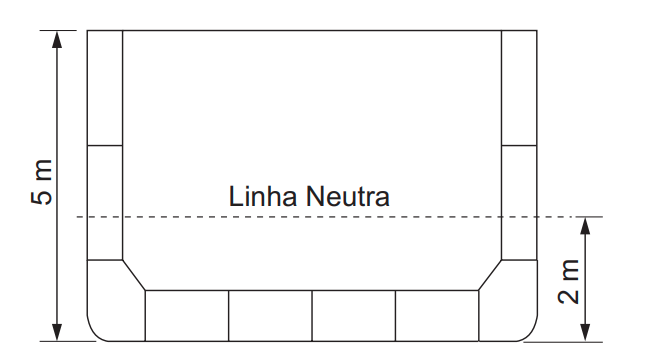

Um navio está sujeito à ação de momentos fletores máximos de 40.000 MN. m na situação de alquebramento e de 50.000 MN. m na de tosamento. O momento de inércia da seção mestra em relação à linha neutra vale 400 m⁴ , e a linha neutra está a 2 m de altura em relação ao fundo, conforme se verifica na Figura abaixo.

Qual é o valor máximo, em MPa, da tensão normal causada pela ação desses carregamentos na seção mestra do navio onde os elementos estruturais estão sob tração?

Dentre os critérios de falha em materiais dúcteis, os dois mais conhecidos são Tresca e Von Mises. O primeiro enuncia que o material falhará se a tensão cisalhante máxima ultrapassar a máxima tensão cisalhante obtida em um ensaio de tração uniaxial realizado no mesmo material, já o segundo diz que o material falhará se a energia associada à mudança de forma de um corpo, submetido a um carregamento multiaxial, ultrapassar a energia de distorção de um corpo de prova submetido a um ensaio uniaxial de tração.

Considere, então, o estado de tensão T, encontrado em um determinado corpo, submetido ao critério de Von Mises, conforme apresentado abaixo.

!$ T= \begin{bmatrix} 50 &0 &0 \\ 0&0 &0 \\ 0&0 & 20 \\ \end{bmatrix} !$ MPa

Nesse caso, o valor da tensão equivalente, em MPa é

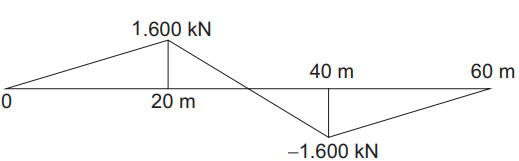

Uma chata de óleo de 60 m de comprimento flutua sem trim e sem banda, sendo composta por três tanques iguais em forma de paralelepípedo, de 20 m de comprimento cada um, dispostos ao longo do seu comprimento. A Figura abaixo representa os esforços cortantes que atuam ao longo da embarcação em uma condição de carregamento.

Qual o momento fletor máximo, em kN.m, para essa condição de carregamento?

O vapor d’água é expandido através de uma turbina operando em regime permanente. Os valores de entalpia no estado de entrada e de eficiência isoentrópica da turbina são, respectivamente, h₁ = 3.023 kJ/kg e !$ n_t !$ = 70%.

Considerando-se que não ocorre transferência de calor significativa entre a turbina e a vizinhança, e que as variações das energias cinética e potencial entre a admissão e a descarga podem ser desprezadas, se o estado de saída para a expansão isoentrópica é determinado por uma entalpia h_2S = 2.698 kJ/kg, qual o trabalho produzido por unidade de massa de vapor escoando na turbina, em kJ/kg?

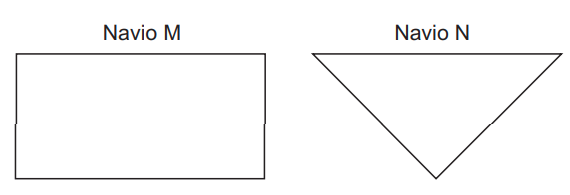

As geometrias das áreas submersas da seção mestra dos navios M e N estão representadas, nas Figuras abaixo, como um retângulo e um triângulo, respectivamente.

Sabendo-se que o coeficiente de bloco do navio M vale 0,72, e o do navio N, 0,45, a razão entre o coeficiente prismático do navio M e o do navio N vale
