Considere a viga metálica simplesmente apoiada, submetida a uma carga uniformemente distribuída de 2 kN/m, representada na figura abaixo.



Se o módulo de resistência elástico deste perfil for 160 cm³, a tensão normal máxima de tração, decorrente da flexão, em MPa, é

Uma adutora que interliga dois reservatórios de água, por meio de uma tubulação com 4000 m de comprimento, deve conduzir água a uma vazão média de 150 L/seg.

Dados: − níveis médios de água nos reservatórios 1 e 2 correspondem, respectivamente, às cotas altimétricas de 222,5 m e 210,0 m.



O gradiente hidráulico, em m/km, correspondente a perda de carga unitária é

Para realizar o revestimento do edifício de uma escola, considere os dados abaixo.

Dados:

Parâmetros de dosagem do concreto:

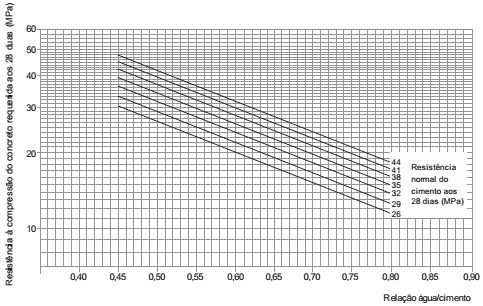

Gráfico1: Relação água/cimento versus resistências do concreto e cimento aos 28 dias.



Tabela 1: Consumo de água aproximado (litros/m³)

Abatimento do tronco Dimensão máxima característica
de cone (mm) d o agregado graúdo (mm)

9,5 19,0 25,0 32,0 38,0

40 a 60 220 195 190 185 180

60 a 80 225 200 195 190 185

80 a 100 230 205 200 195 190

Características do concreto:

f_c28 = 20 MPa

D_máx agregado = 32,0 mm

Abatimento (a) = 90 mm

Características do cimento:

Tipo Portland comum

Resistência aos 28 dias = 26 MPa

O consumo de cimento, em kg/m³, a ser utilizado na dosagem de um concreto que será transportado em caçambas para realizar o revestimento do edifício da escola, é

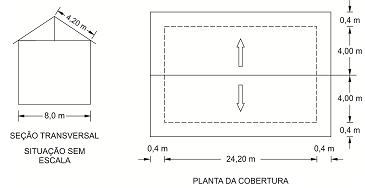

Considere o projeto da cobertura de uma residência conforme a figura abaixo.

Dados: telha a ser utilizada: 22 peças de telhas por m² .



A quantidade total de telhas, sem considerar perdas, é

Para a fundação dos pilares P5 e P6 com carga de 1750 kN cada um, projetou-se uma sapata associada.

Dados:




Se a taxa admissível do solo for 0,25 MPa, a área da base da sapata, em m², será

Um engenheiro civil foi contratado para emitir um laudo sobre uma estrutura metálica suportada por vigas soldadas VS 650×144 em aço MR250, dimensionada para as combinações de ações normais de solicitações. Considerando que as vigas soldadas são compactas e que o módulo de resistência plástico é Z = 4950 cm³ , o momento fletor resistente de cálculo de cada viga, em kNm, é

Nos revestimentos de paredes e tetos de argamassas inorgânicas um dos fenômenos patológicos que podem ser observados em período breve após a aplicação do revestimento é a pulverulência, que pode ser causada, entre outros fatores, por

Sobre as condições gerais de acesso e circulação de edificações, mobiliário, espaços e equipamentos urbanos, as escadas devem ter, no mínimo, um patamar a cada X m de desnível e sempre que houver mudança de direção. O valor de X é

Nas obras de reforma de um edifício de apartamentos residenciais foi necessário rebaixar a cota da caixa de passagem de um dos coletores prediais de esgoto sanitário, cujo comprimento é 20 m. Considerando o máximo rebaixamento possível, se a cota à montante desse coletor for 120 m, a cota à jusante, em metros, após o rebaixamento será

Para um corpo de prova com 10 cm de comprimento e área da seção transversal e 500 cm² colocado em um permeâmetro de carga constante (h = 100 cm) recolheu-se 30 cm³ de água em 4 minutos. O coeficiente de permeabilidade do solo, em centímetros por segundo, é
