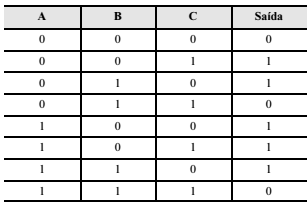

Para realizar adaptações em um sistema de áudio, um técnico em eletrônica necessitou projetar um circuito lógico com base na tabela verdade precedente. Nessa situação, a expressão lógica mínima, na forma soma de produtos, para a saída é dada por

A figura precedente ilustra um circuito de medição de temperatura usando o termistor NTC R_T. Considere que a tensão V_CC seja de 5 V, que os resistores R_A, R_B e R_C tenham resistências iguais a 10 kΩ cada, e que a resistência do termistor R_T seja, à temperatura de 25 ºC, igual a 10 kΩ. Considere, ainda, que as seguintes condições sejam satisfeitas: R₁=R₃ e R₂=R₄, que as tensões de entrada do amplificador de instrumentação sejam V_i1 e V_i2, e que a tensão de saída do circuito seja representada por V_out.

Com base nessas informações e assumindo que todos os componentes do circuito sejam ideais, assinale a opção correta.

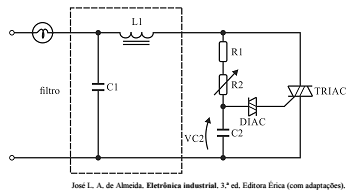

A figura precedente mostra um circuito para ajuste de luminosidade de uma lâmpada incandescente em que são usados tiristores. O filtro formado por L1 e C1 serve para diminuir a contaminação da rede por ruídos oriundos do chaveamento do TRIAC. Nesse circuito,

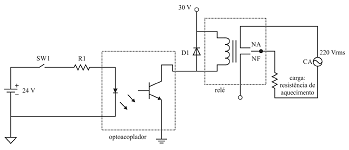

No circuito de acionamento de uma resistência de aquecimento ilustrado na figura precedente, observam-se três fontes de tensão eletricamente isoladas: duas fontes de corrente contínua, de 24 V e 30 V, e uma fonte de corrente alternada com tensão eficaz de 220 V. Nesse circuito, quando se fechar a chave SW1,

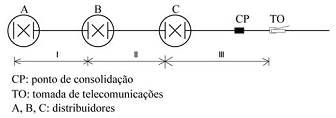

A figura apresentada ilustra um esquema de cabeamento estruturado genérico de um edifício comercial, que atende a especificação da ABNT NBR 14565. Na figura, o cabeamento horizontal, o cabeamento de backbone de campus e o cabeamento de edifício compreendem os subsistemas indicados, respectivamente, por
