Considere os elementos abaixo e uma rede elétrica industrial indutiva.

I. Motor assíncrono.
II. Transformador.
III. Reator.
IV. Motor síncrono super excitado.
V. Capacitor.

Os elementos capazes de compensar o fator de potência verificado nessa indústria são APENAS

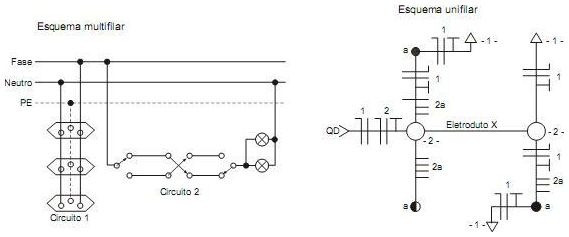

Analise os esquemas multifilar e unifilar apresentados abaixo.



O eletroduto X está representado em:

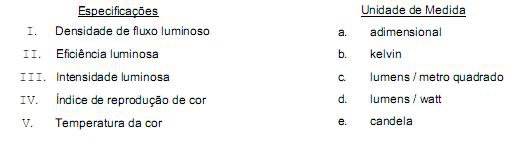

Considere as colunas relativas a especificações de lâmpadas elétricas e unidades de medida.



As colunas estão corretamente associadas em

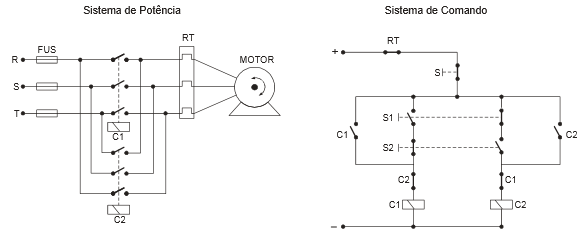

Analise os sistemas de potência e comando abaixo.

Para acionar o motor em um sentido de rotação e invertê-lo após um intervalo de tempo deve-se

A figura abaixo representa a curva de atuação de um dispositivo de proteção usado em instalações elétricas residenciais, comerciais e industriais.



Trata-se de um

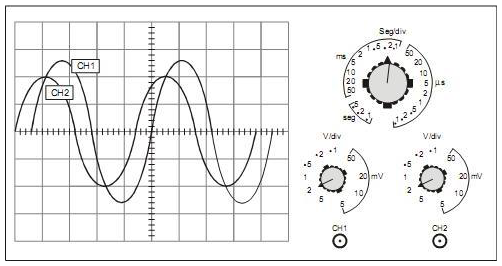

A figura abaixo mostra o resultado de uma medida efetuada com o osciloscópio.



Com base na figura é correto afirmar que

A figura abaixo representa um transformador ideal onde a tensão de entrada no primário Ve é igual a 110 VRMS. Sabe-se, também, que a bobina do primário é constituída por 1250 espiras e a bobina do secundário 250 espiras.



A tensão de pico esperada em VS é, aproximadamente,

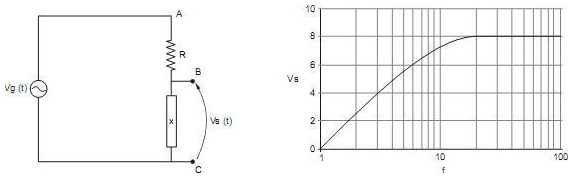

O gráfico apresentado foi construído com os dados obtidos durante um ensaio com o circuito mostrado abaixo. Durante o ensaio a tensão senoidal de entrada foi mantida constante para cada uma das frequências utilizadas.



Vg = Gerador de função

Analisando a montagem e o respectivo gráfico o componente identificado na figura por x é um

Analise o circuito abaixo.



A potência ativa verificada no circuito é de

O instrumento utilizado para certificar a qualidade de um sistema de proteção equipotencial, de uma instalação elétrica, é
